راهنمايي براي رسم شكل ارسالي

0 رای
429 بازدید

با سلام و خسته نباشيد
براي رسم شكل پيوست شده راهنمايي ميخواستم
ممنونمenter image description here

سوال شده مهر 13, 1394 توسط frznh (5 امتیاز)
سلام
راهنمای بسته tikz را ببینین.

1 پاسخ

0 رای

باسلام
کد زیر را در نظر بگیرید:

\documentclass{standalone}

\usepackage[usenames,dvipsnames]{xcolor}
\usepackage{tikz}

\begin{document}
\begin{tikzpicture}
\draw[fill=red!20,draw=red](0,0)circle(.4cm)node[]{\large a};
\draw[fill=blue!20,draw=blue](2,0)circle(.4cm)node[]{\large b};
\draw[](1,0)ellipse(1.8cm and .7cm);
\draw[](-1,-2)rectangle(3,1);
\node at(1,-1.7)[]{\large c};
\end{tikzpicture}
\end{document}

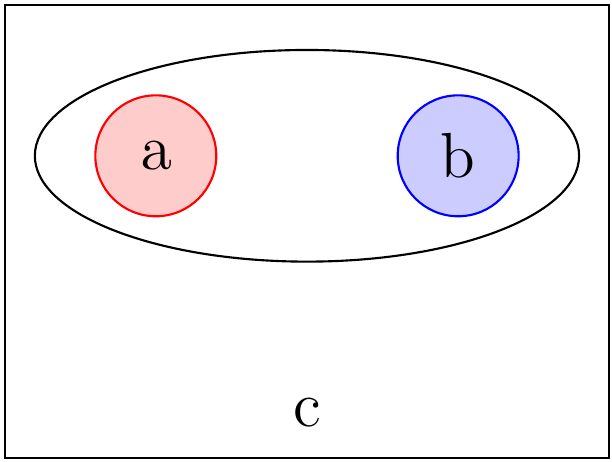

خروجی:
enter image description here

نکات:
الف) این شکل با بسته tikz رسم شده است. در کل tikz بسته بسیار قوی برای رسم اشکال و توابع است. برای یادگیری tikz بهترین راه این است که راهنمای ان را قدم به قدم بخوانید و مثال‌های آن را حل کنید. راهنمای این بسته را می‌توانید از پیوند زیر دانلود کنید.
راهنمای tikz
سبک راهنمای tikz این گونه است که کار را با چند مثال آغاز می کند و سعی می کند قدم به قدم خواننده را با دستورات tikz آشنا سازد. در ضمن تعداد بسیار زیادی مثال با tikz در سایت زیر به همراه کد آن وجود دارد که شما می‌توانید به اشکال آن نگاه کنید و شکل های مد نظر خود را با تغییر اندکی ایجاد نمایید.
مثال‌های tikz
در کل اگر زمان بگذارید و گام به گام سعی کنید اشکال خود را هرجوری شده با tikz بکشید (گرچه اولش بسیار دشوار است)، ولی به مرور به ارزش، کیفیت بسیار بالا، راحتی کار با آن و مفید بودن آن پی خواهید برد.

ب) شما احتمالا می‌خواهید این تصویر را در متن خود وارد کنید. دو راه برای این کار دارید یکی کد آن را وارد کنید و یکی دیگر این که آن را در یک فایل جداگانه تولید کنید و خروجی را به صورت یک تصویر با کیفیت برداری pdf وارد متن کنید. من روش دوم را ترجیح می دهم.

پاسخ داده شده مهر 14, 1394 توسط ابوالفضل دیانت (3,245 امتیاز)
ویرایش شده مهر 14, 1394 توسط ابوالفضل دیانت
@جناب دیانت
در صورتی که تمایل به ساخت فایلی مجزا دارید نیازی به خطوط زیر نیست.
\usepackage[active,tightpage]{preview}
\PreviewEnvironment{tikzpicture}
\setlength\PreviewBorder{.3mm}

در عوض می‌توانید تنها کلاس سند را standalone قرار دهید و به همین نتیجه برسید --البته بدون هیچگونه حاشیهٔ اضافی--.
باتشکر از نظر شما. کد جواب اصلاح شد.
...
