نحوه رسم نمودار لوزی شکل با قطرهایش

0 رای
336 بازدید

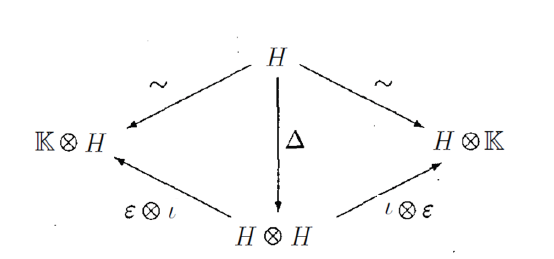

سلام من در رسم نمودار لوزی شکل مشکل دارم . ممنون میشم دستورش را برایم ارسال کنید.
سوال دیگه ای که داشتم این است که برای ارجاع دادن به فرمول یا قضیه ها هنگامی که از دستور label\ استفاده می کنم مشکلی پیش نمیاد ولی برای ارجاع دادن به نمودار از این دستور که استفاده می کنم با مشکل مواجه میشوم اگه راه حلی دارین برای ارجاع به نمودار .راهنماییم کنین.

فایل‌های پیوست
سوال شده آذر 5, 1395 توسط maryam.j (16 امتیاز)
ویرایش شده آذر 7, 1395 توسط وحید دامن‌افشان
مطابق قوانین فقط یک پرسش می‌توانید مطرح کنید. سؤال دوم را در یک پست جدید بپرسید (البته قبل از آن تالار را مطالعه کنید.)
اگر پاسخ پرسشتان را دریافت کرده‌اید آن را به عنوان بهترین پاسخ انتخاب کنید.

1 پاسخ

0 رای

بهترین پاسخ

با استفاده از بسته tikz-cd می‌توانید این کار را انجام دهید:

\documentclass{article}
\usepackage{amssymb}
\usepackage{tikz-cd}
\begin{document}
\[
\begin{tikzcd}[column sep=3em, row sep=1.5em]
&   \arrow[swap]{dl}{\sim} H \arrow{dr}{\sim}\arrow{dd}{\Delta} &\\
\mathbb{K}\otimes H &&  H\otimes\mathbb{K} \\
&   \arrow{ul}{\varepsilon\otimes l} H\otimes H \arrow[swap]{ur}{l\otimes\varepsilon}   &
\end{tikzcd}
\]
\end{document}
پاسخ داده شده آذر 5, 1395 توسط ایمان بیات (2,020 امتیاز)
انتخاب شده آذر 15, 1395 توسط maryam.j
