اشکال در نمایش پاورقی‌ها بالاتر از یک محیط float که در موقعیت پایین صفحه قرار گرفته است

+1 رای
749 بازدید

وقتی عکس یا جدول در موقعیت پایین صفحه (position=b) تنظیم می‌شه، پاورقی‌ها (در صورت وجود) بالاتر از جدول یا عکس مورد نظر نمایش داده می‌شوند که مطلوب نیست. چگونه می‌توان کاری کرد که پاورقی‌ها زیر جدول یا عکس در صفحه ظاهر شوند؟

کد:

\documentclass[a4paper,12pt]{article}
\usepackage[extrafootnotefeatures]{xepersian}
\settextfont{XB Zar}
\setdigitfont{XB Yas}
\setlatintextfont{Times New Roman}

\begin{document}
\twocolumnfootnotes

شرط‌های اولیه\LTRfootnote{Initial Conditions} و شرط‌های مرزی\LTRfootnote{Boundary
Conditions} در جدول \ref{tbl1} آورده شده‌اند.

\begin{table}[b]
\centering
\caption{شرط‌های اولیه}
\label{tbl1}
\begin{tabular}{|l|r|}
\hline
مقدار & پارامتر \\
\hline
$3120$ & توان \\
$80000$ & حجم \\
\hline
\end{tabular}
\end{table}
\end{document}

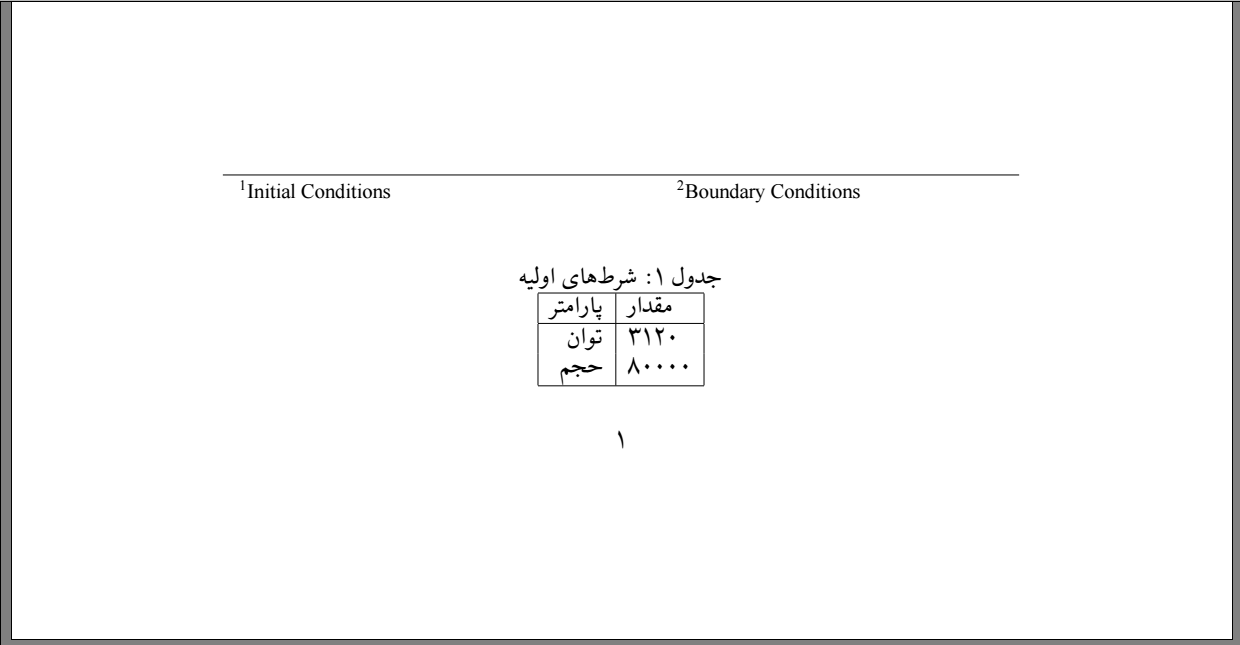

enter image description here

سوال شده اردیبهشت 8, 1399 توسط mas73 (14 امتیاز)
برچسب گذاری دوباره اردیبهشت 14, 1399 توسط وحید دامن‌افشان

2 پاسخ

+4 رای

بهترین پاسخ

در لاتک همیشه زیرنویس‌ها قبل از محیط شناور درج می‌شوند. برای اینکه زیرنویس‌ها بعد از محیط شناورد درج شود باید از دستور \FeetBelowFloat استفاده کنید. تمام این موارد بصورت کامل در این پرسش و پاسخ توضیح داده شده‌اند.

پاسخ داده شده اردیبهشت 8, 1399 توسط وفا (24,380 امتیاز)
انتخاب شده اردیبهشت 8, 1399 توسط mas73
0 رای

سلام

به صورت زیر بنویسین:

\begin{table}[h!b]

h:‌یعنی اینجا (here)
!: هم یک جوری اجبار به قرار گرفتن در جای واقعی با نادیده گرفتن بعضی پارامترهای TeX هست.

کد فایل شما:

\documentclass[a4paper,12pt]{article}
\usepackage[extrafootnotefeatures]{xepersian}
\settextfont{XB Zar}
\setdigitfont{XB Yas}
\setlatintextfont{Times New Roman}
\begin{document}
\twocolumnfootnotes

شرط‌های اولیه\LTRfootnote{Initial Conditions} و شرط‌های مرزی\LTRfootnote{Boundary
Conditions} در جدول \ref{tbl1} آورده شده‌اند.

\begin{table}[h!b]
\centering
\caption{شرط‌های اولیه}
\label{tbl1}
\begin{tabular}{|l|r|}
\hline
مقدار & پارامتر \\
\hline
$3120$ & توان \\
$80000$ & حجم \\
\hline
\end{tabular}
\end{table}
\end{document}

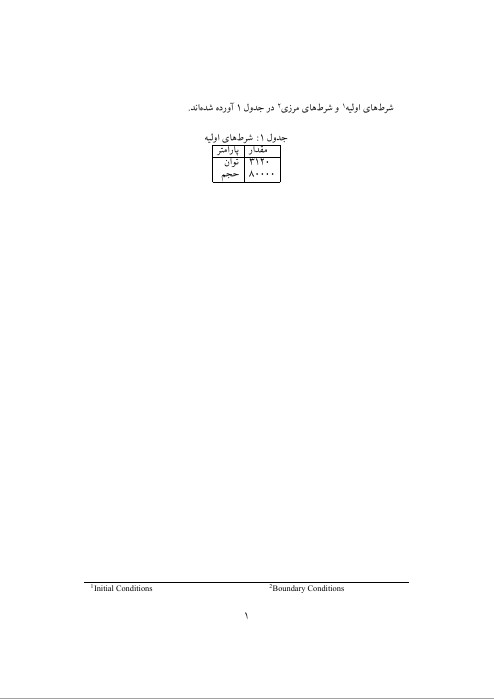

خروجی:

enter image description here

ویرایش ۱:
با توجه به اینکه بعد پاسخ، در نظر فرمودین «ولی من می‌خوام جدول همینجوری که تو شکلم مشخصه پایین صفحه باشه فقط دیگه پایین‌تر از پاورقی‌ها نباشه.»

این کارها را انجام دهید.
۱- قرار دادن دستور \vfill قبل از جدول.
۲- قرار دادن \newpage یا \pagebreak بعد از جدول

\documentclass[a5paper,12pt]{article}
\usepackage[extrafootnotefeatures]{xepersian}
\settextfont{IRXLotus}
\begin{document}
\twocolumnfootnotes
شرط‌های اولیه\LTRfootnote{Initial Conditions} و شرط‌های مرزی\LTRfootnote{Boundary  Conditions} در جدول \ref{tbl1} آورده شده‌اند.
\vfill

\begin{table}[h]
\centering
\caption{شرط‌های اولیه}
\label{tbl1}
\begin{tabular}{|l|r|} \hline
مقدار & پارامتر \\  \hline
$3120$ & توان \\ $80000$ & حجم \\ \hline
\end{tabular}
\end{table}
\newpage
متن صفحه دوم.
\end{document}

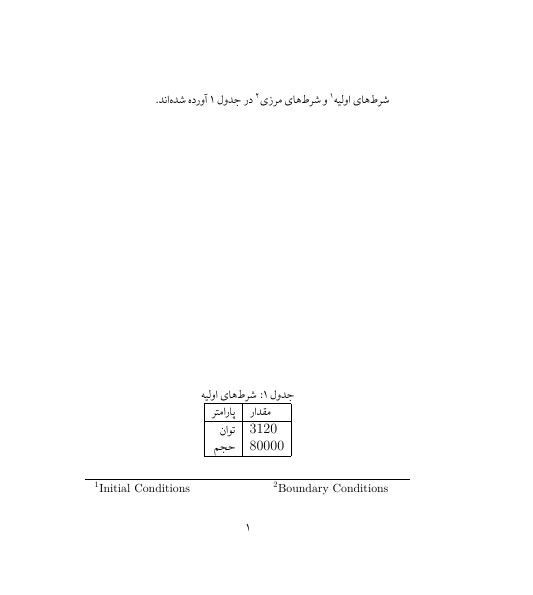

خروجی:

enter image description here

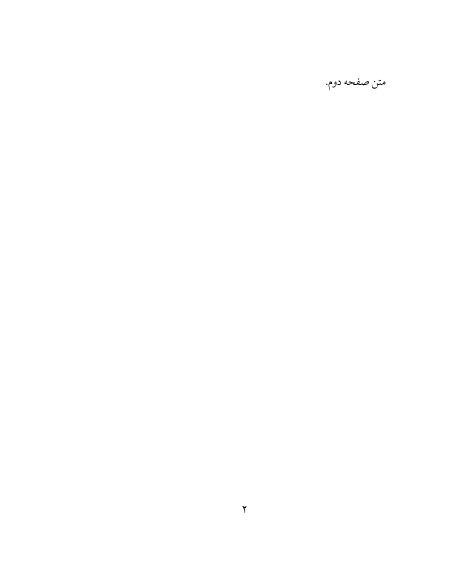

صفحه بعدش:

enter image description here

برای اینکه آن دو کار بصورت خودکار انجام بشه و شما مجبور به انجام آن دو کار برای هر جدول نشین، این محیط را تعریف کنید:

محیطی به‌صورت

\newenvironment{tableb}{\vfil\begin{table}[h]}{\end{table}\pagebreak}

تعریف کنید.

(به نحوه نوشتن شروع و پایان جدول دقت کنید.)

\documentclass[a5paper,12pt]{article}
\usepackage[extrafootnotefeatures]{xepersian}
\settextfont{IRXLotus}
\newenvironment{tableb}{\vfil\begin{table}[h]}{\end{table}\pagebreak}
\begin{document}
\twocolumnfootnotes

شرط‌های اولیه\LTRfootnote{Initial Conditions} و شرط‌های مرزی\LTRfootnote{Boundary  Conditions} در جدول \ref{tbl1} آورده شده‌اند.

اینجا متن دیگری می‌نویسم که پر شود. این متن قبل از جدول من که قرار است انتهای جدول بیافتد، قرار داد. بیشتر می‌نویسم تا پر شود.
بیشتر می‌نویسم تا پر شود. بیشتر می‌نویسم تا پر شود. بیشتر می‌نویسم تا پر شود. بیشتر می‌نویسم تا پر شود.

\begin{tableb}
\centering
\caption{شرط‌های اولیه}
\label{tbl1}
\begin{tabular}{|l|r|} \hline
مقدار & پارامتر \\  \hline
$3120$ & توان \\ $80000$ & حجم \\ \hline
\end{tabular}
\end{tableb}

متن بعد از جدول. متن بعد از جدول. متن بعد از جدول.
\end{document}

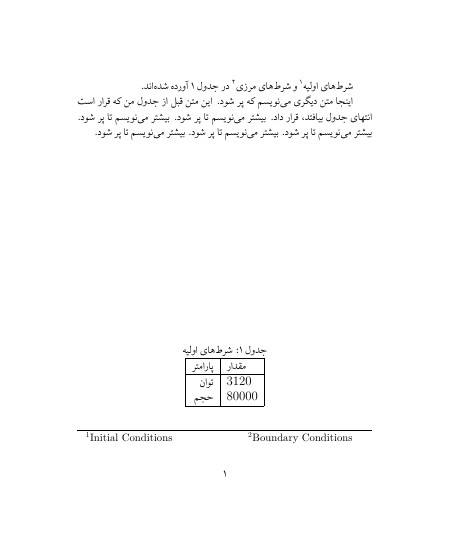

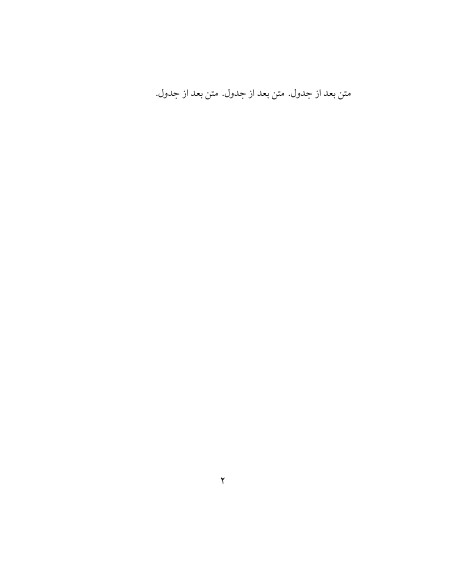

خروجی:

enter image description here

enter image description here

خوبیش اینه فردا نظرتونعوض شد که پایین باشن و خواستین مثلا h باشه کافیه اینا‌ها را با امکانات ویرایشگر Find & Replace کلی کنین سریع.

۱- \begin{tableb} ها را به \begin{table}[h]
۲- \end{tableb} ها را با \end{table}
موفقتر باشین.

پاسخ داده شده اردیبهشت 8, 1399 توسط هادی صفی اقدم (7,441 امتیاز)
ویرایش شده اردیبهشت 8, 1399 توسط هادی صفی اقدم
ممنونم، ولی من می‌خوام جدول همینجوری که تو شکلم مشخصه پایین صفحه باشه فقط دیگه پایین‌تر از پاورقی‌ها نباشه. این مشکل با پکیج footmisc حل می‌شه، ولی این پکیج با ویژگی دوستونی xepersian (یعنی \twocolumnfootnotes) سازگاری نداره.
این را باید در سوال می‌گفتین. چشم.
آیا بعد از اون دو خط قرار نیست هیچ متنی و شیئی قرار بگیرد؟
یا قرار هست متن بیاید؟
یک صفحه پر از نوشته است که پایینش یه جدول یا عکس قرار می‌گیره.
پاسخ دادم خدمت‌تون. ویرایش ۱ را ببینید.
آخر پاسخم را ببینین.
...
