اضافه کردن متن به فایل تصویری با قالب eps در لاتک

Question

سلام
تصویر / نموداری با با استفاده از متمتیکا رسم و آن را با قالب EPS ذخیره کرده ام(فایل پیوست را در صورت نیاز ببینید). با کد زیر میتوانم از آن در یادداشتی که با لاتک مینوسم استفاده کنم. ولی نیاز دارم چیزهایی را داخل عکس اضافه کنم. مثلا میخواهم روی هر دایره شعاع مربوط به آن را به صورت یک عدد بنویسم. چه کنم؟

\documentclass[a4paper,10pt]{article}
\usepackage{graphicx}
\usepackage{caption}
\usepackage{subcaption}
\begin{figure}[t!]
        \centering
        \begin{subfigure}[t]{0.35\textwidth}
                \includegraphics[width=0.99\textwidth, clip]{init_outwards.eps}
        \end{subfigure}
\end{figure}

Answer 1

بهترین راه ادیت شکل با برنامه‌ای مثل corel draw هست.
یا برنامه مجانی مثل:
https://inkscape.org/en/download/

http://www.freeserifsoftware.com/software/drawplus/

البته میشه با دستور put هم یک چیزهایی به روی شکل بصورت یک لایه دیگه اضافه کرد. ولی سخته. راهنمای lshort راهنماش هست.

Comments

ممنون از راهنمایی تون. من از Inkscape استفاده کردم و خیلی آسون بود.

نظر داده‌شده Aug 19, 2015 - 17:51:38

توسط khatamimaryam (7 امتیاز)

Answer 2

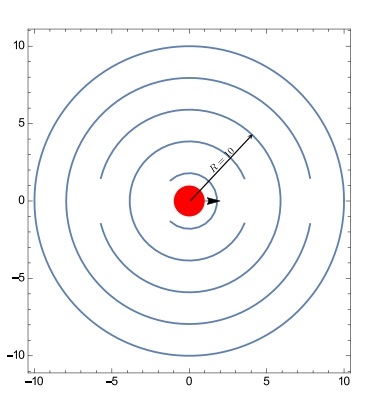

می توانید از اشکال tikz به صورت زیر استفاده کنید:

\documentclass{report}
\usepackage{tikz}
\usepackage{xepersian}
\usetikzlibrary{arrows}
\settextfont{XB Niloofar}

\begin{document}

\begin{tikzpicture}
\node at (0,0) {\includegraphics[width=\textwidth]{./init_outwards.eps}};
\node at (1.5,1.7)[rotate=45] {$R=10$};
\draw   [black,very thick, ->,>=stealth]   (0.4,0.25) -- (2.6,2.6);
\end{tikzpicture}
\end{document}
