مشخص کردن دو قسمت از یک ماتریس

0 رای
796 بازدید

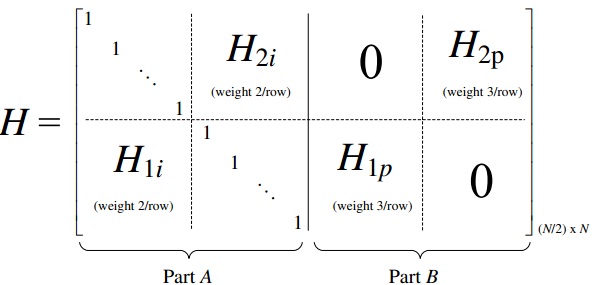

با عرض سلام میخواستم دو قسمت از ماتریسی را که پیوست میکنم مانند شکل مشخص کنم ممنون میشم اگر راهنمایی بفرمایید.

فایل‌های پیوست
قسمت بندی.jpg
سوال شده اردیبهشت 13, 1395 توسط faezeh (136 امتیاز)
خیلی ممنون

2 پاسخ

+1 رای

بهترین پاسخ

با سلام
شما می توانید با استفاده از بسته tikz و دستور overlay شکل مورد نظر خود را بدست بیاورید.
همچنین برای نقطه چین (کج) هم می توانید از دستور \ddots استفاده کنید.
پاسخ شما به صورت زیر است:

\documentclass[a4paper,12pt]{report}
\usepackage{amsmath}
\usepackage{arydshln}
\usepackage{tikz}
\usepackage{xepersian}
\settextfont[Scale=.6]{XB Zar}
\newcommand{\iden}{\text{\textbf{\lr{0}}}}
\newcommand{\tikzmark}[2]{\tikz[remember picture,baseline=(#1.base)] \node (#1) {#2};}
\begin{document}
$H=
\left[
    \begin{array}{cccc;{2pt/2pt}ccc|ccc;{2pt/2pt}cc}
   1 &&&&&&&&&&\\
   &1&&&&\mathbf{H_{2i}}&&&\iden&&\mathbf{H_{2p}}\\
   &&\ddots&&&\text{وزن (سطر/2)}&&&&&\text{وزن (سطر/3)}\\
   &&&1&&&&&&&&\\
   \hdashline
   &&&&1&&&&&&&\\
   &\mathbf{H_{1i}}&&&&1&&&\mathbf{H_{1p}}&&\iden&\\
   &\text{وزن (سطر/2)}&&&&&&&\text{وزن (سطر/3)}&&\\
   &&&&&&1&&&&\\
   \end{array}
\right]_{N/2\times N}
$
\tikz[overlay,remember picture] {
  \node at (4.3,-2.5){$ \underbrace {\hspace{6cm}}_{PART A}$};
  \node at (9.5,-2.5){$ \underbrace {\hspace{4cm}}_{PART B}$};
}
\end{document}

و نتیجه به صورت زیر است:

enter image description here

پاسخ داده شده اردیبهشت 13, 1395 توسط یوسف (1,642 امتیاز)
انتخاب شده اردیبهشت 13, 1395 توسط faezeh
+1 رای

سلام
می‌توانید از روش زیر هم استفاده کنید:
ابتدا بسته‌های array و arydshln را فراخوانی کنید:

\usepackage{array}
\usepackage{arydshln}

سپس می‌تونید به صورت زیر عمل کنید:

\[
\begin{array}{c}
\left [
\begin{array}{r:r|r:r}
\begin{array}{cccc}
1 & & & \\
 & 1& & \\
 & & \ddots & \\
 & & & 1
\end{array} & \begin{array}{c}
 \raisebox{-5pt}{{\huge\mbox{{$H_{2i}$}}}} \\[10pt]
 \text{\lr{(weight 2/row)}}
 \end{array} &  \multicolumn{1}{c:}{\raisebox{-5pt}{{\huge\mbox{{$0$}}}}} &  \begin{array}{c}
 \raisebox{-5pt}{{\huge\mbox{{$H_{2p}$}}}} \\[10pt]
 \text{\lr{(weight 3/row)}}
 \end{array}  \\ \hdashline
 \begin{array}{c}
 \raisebox{-5pt}{{\huge\mbox{{$H_{1i}$}}}} \\[10pt]
 \text{\lr{(weight 2/row)}}
 \end{array} & \begin{array}{cccc}
1 & & & \\
 & 1& & \\
 & & \ddots & \\
 & & & 1
\end{array} &  \begin{array}{c}
 \raisebox{-5pt}{{\huge\mbox{{$H_{1p}$}}}} \\[10pt]
 \text{\lr{(weight 3/row)}}
 \end{array} & \multicolumn{1}{c}{\raisebox{-5pt}{{\huge\mbox{{$0$}}}}}   \\
%\undermat{\text{part} A}{0 & 0 } & \undermat{\text{part} B}{0 & 0 } \\
\end{array}
\right ]_{N/2\times N} \\
\hspace{-0.9cm}\underbrace {\hspace{6.4cm}}_{\text{\lr{PART A}}} \  \underbrace {\hspace{6.4cm}}_{\text{\lr{PART B}}}
\end{array}
\]

این هم خروجی:
enter image description here
پیروز باشید.

پاسخ داده شده اردیبهشت 13, 1395 توسط مسهر باقری (4,717 امتیاز)
خیلی ممنون.لطفا این پاسخ را برای پرسشی جدیدی که مطرح میکنم قرار دهید.
...
