نوشتن ماتریس با درایه های خاص

0 رای
852 بازدید

با سلام . ماتریسی به صورت شکلی که پیوست کرده ام نوشته ام .میخواستم درایه های آن که به صورت دو خطی است دقیقا همانند شکل باشد .لطف میفرمایید اگر راهنمایی کنید.

فایل‌های پیوست
قسمت بندی.jpg
سوال شده اردیبهشت 14, 1395 توسط faezeh (136 امتیاز)
درخواست شما انجام شد اما شما که قبلا این سوال رو پرسیده بودید و جواب هم داده شده بود. خیلی مایلم دلیل مطرح کردن این پرسش رو بدونم.
بله شما درست میفرمایید .اما من در سوال قبل فقط خواستار مشخص کردن دو قسمت بودم ولی شما لطف کردید و ماتریس را دقیقا شبیه به شکل نوشتید من برای راحتی کاربران بعدی که دارای  ماتریس های شبیه هستند و اینکه بتوانم پاسخ شما را به عنوان بهترین پاسخ در این زمینه انتخاب نماییم این سوال را با عنوان دیگری مطرح کردم. از همکاری شما متشکرم
موفق باشید.

1 پاسخ

+1 رای

بهترین پاسخ

سلام
می‌توانید از روش زیر استفاده کنید:
ابتدا بسته‌های array و arydshln را فراخوانی کنید:

\usepackage{array}
\usepackage{arydshln}

سپس می‌تونید به صورت زیر عمل کنید:

\[
\begin{array}{c}
\left [
\begin{array}{r:r|r:r}
\begin{array}{cccc}
1 & & & \\
 & 1& & \\
 & & \ddots & \\
 & & & 1
\end{array} & \begin{array}{c}
 \raisebox{-5pt}{{\huge\mbox{{$H_{2i}$}}}} \\[10pt]
 \text{\lr{(weight 2/row)}}
 \end{array} &  \multicolumn{1}{c:}{\raisebox{-5pt}{{\huge\mbox{{$0$}}}}} &  \begin{array}{c}
 \raisebox{-5pt}{{\huge\mbox{{$H_{2p}$}}}} \\[10pt]
 \text{\lr{(weight 3/row)}}
 \end{array}  \\ \hdashline
 \begin{array}{c}
 \raisebox{-5pt}{{\huge\mbox{{$H_{1i}$}}}} \\[10pt]
 \text{\lr{(weight 2/row)}}
 \end{array} & \begin{array}{cccc}
1 & & & \\
 & 1& & \\
 & & \ddots & \\
 & & & 1
\end{array} &  \begin{array}{c}
 \raisebox{-5pt}{{\huge\mbox{{$H_{1p}$}}}} \\[10pt]
 \text{\lr{(weight 3/row)}}
 \end{array} & \multicolumn{1}{c}{\raisebox{-5pt}{{\huge\mbox{{$0$}}}}}   \\
%\undermat{\text{part} A}{0 & 0 } & \undermat{\text{part} B}{0 & 0 } \\
\end{array}
\right ]_{N/2\times N} \\
\hspace{-0.9cm}\underbrace {\hspace{6.4cm}}_{\text{\lr{PART A}}} \  \underbrace {\hspace{6.4cm}}_{\text{\lr{PART B}}}
\end{array}
\]

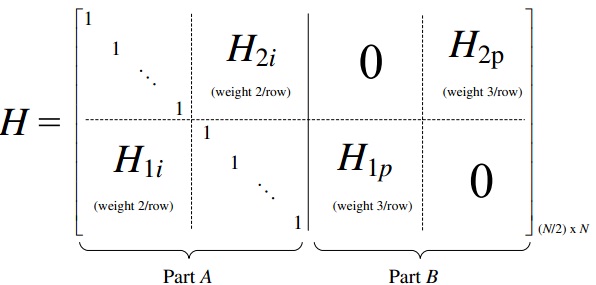

این هم خروجی:
enter image description here
پیروز باشید.

پاسخ داده شده اردیبهشت 14, 1395 توسط مسهر باقری (4,707 امتیاز)
انتخاب شده اردیبهشت 14, 1395 توسط faezeh
...
