با سلام و احترام

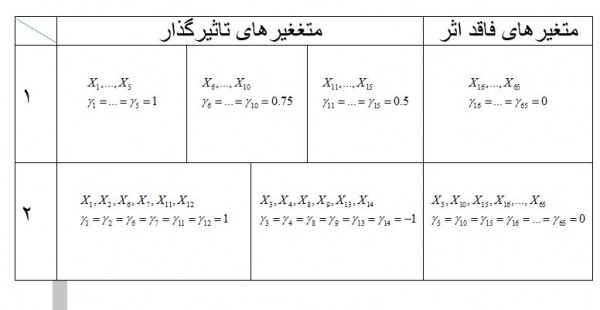

من می خواهم جدولی مشابه عکس پیوست شده رسم کنم به طوری که جداکننده ستون ها در سطر دوم مستقل از جداکننده ستون ها در سطر اول باشد و بین کلمه متغیر و کلمه مدل می خواهم خط موربی رسم بشه. جدول را رسم کرده ام و خروجی را نیز پیوست کردم. ممنون می شوم راهنمایی بفرمایید.

فایل(های) پیوست:

1 پاسخ

0 رای

بهترین پاسخ

۶ تا سلول در جدول قرار دادم و با به کارگیری مناسب دستورات \multicolumn و \multirow جدول را رسم کردم. برای رسم خط مورب هم از بسته diagbox استفاده کردم.

\documentclass[]{article}
\usepackage{graphicx}
\usepackage{multirow}
\usepackage{diagbox}
\usepackage{geometry}
\geometry{verbose,a4paper, tmargin=3cm, bmargin=2.5cm, lmargin=3cm, rmargin=3cm, footskip=1.5cm}
\usepackage{xepersian}
\settextfont[Scale=1]{XB Niloofar}
\begin{document}
\begin{table}[h]
\renewcommand{\arraystretch}{2}
\centering
\scalebox{0.85}{%
	\begin{tabular}{|c|c|c|c|c|c|}
	\hline
	متغیرهای فاقد اثر	&
	\multicolumn{4}{c|}{متغیرهای تاثیرگذار}	&
	\diagbox[width=4em]{متغیر}{مدل} \\
	\hline
	$X_{16}, \dots, X_{65}$	&
	$X_{11}, \dots, X_{15}$	&
	\multicolumn{2}{c|}{$X_6, \dots, X_{10}$}	&
	$X_1, \dots, X_{5}$	&
	\multirow{2}{*}{$1$}\\
	$\gamma_{16}= \dots= \gamma_{65}=0$	&
	$\gamma_{11}= \dots= \gamma_{15}=0.5$	&
	\multicolumn{2}{c|}{$\gamma_6= \dots=\gamma_{10}=0.75$}	&
	$\gamma_1= \dots=\gamma_{5}=1$	& \\
	\hline
	$X_{5}, X_{10}, X_{15}, X_{16}, \dots, X_{65}$	&
	\multicolumn{2}{c|}{$X_3, X_4, X_8, X_9, X_{13}, X_{14}$}	&
	\multicolumn{2}{c|}{$X_1, X_2, X_6, X_7, X_{11}, X_{12}$}	&
	\multirow{2}{*}{$2$}\\
	$\gamma_{5}= \gamma_{10}= \gamma_{15}= \gamma_{16}= \dots= \gamma_{65}=0$	&
	\multicolumn{2}{c|}{$\gamma_3= \gamma_4= \gamma_8= \gamma_9= \gamma_{13}= \gamma_{14}=-1$}	&
	\multicolumn{2}{c|}{$\gamma_1, \gamma_2, \gamma_6, \gamma_7, \gamma_{11}, \gamma_{12}=1$}	&
	\\
	\hline
	\end{tabular}
}
\end{table}
\end{document}

نتیجه:
Table
