استفاده از پارامتر در ترسیم اشکال

Question

آیا امکان ترسیم پارامتری منحنی‌ها و اشکال وجود دارد؟

مثلاً آیا امکان استفاده از دستورات زیر وجود دارد؟ (دقت کنید که در دستور path از متغیرهای a و b استفاده شده است).

a=1
b = 2
\draw (0,0) -- (a,a)
(b,0) -- (a+b,0) --
(a+b,1) -- cycle;

Answer 1

سلام

لطفاً قوانین سایت را جهت چگونگی پرسیدن سوال مطالعه بفرمایید. شما باید یک فایل تک که حاوی اطلاعاتتان باشد را ضمیمه‌ی سوال کنید. بسته‌های موجود در فایل شما مورد نیاز پاسخ‌دهنده می‌باشد. دلیل دیگر برای وجود فایل کمینه این است که زمان پاسخ دهنده به سوال شما بابت ایجاد این فایل به هدر نرود. ایجاد پاسخ و ارسال آن زمان قابل توجهی نیاز دارد.

---

این امکان با \foreach از بسته‌ی تیکز وجود دارد.
به نمونه‌ی زیر توجه کنید:

---

\documentclass[12pt]{book}
\usepackage{tikz}
\usepackage[logo=on]{xepersian}
\settextfont{Yas}
\begin{document}\null\vfill
\begin{center}
\begin{tikzpicture}[scale=3]
\foreach \a in {4},\foreach\b in {1}
\draw[magenta] (0,0) -- (0,\a)--
(\a,\a) -- (\a,0) --
(0,0)  -- (\a,\b)--(0,\a/2+\b)--(\a,\a)-- cycle;
\foreach \a in {4}
\draw[blue] (\a,0)--(0,\a);
\node at (-.01, -.1)    {A};
\node at (4.01, -.1)    {B};
\node at (4.01, 4.1)    {C};
\node at (-.01,4.1)    {D};
\end{tikzpicture}
\end{center}
\end{document}

---

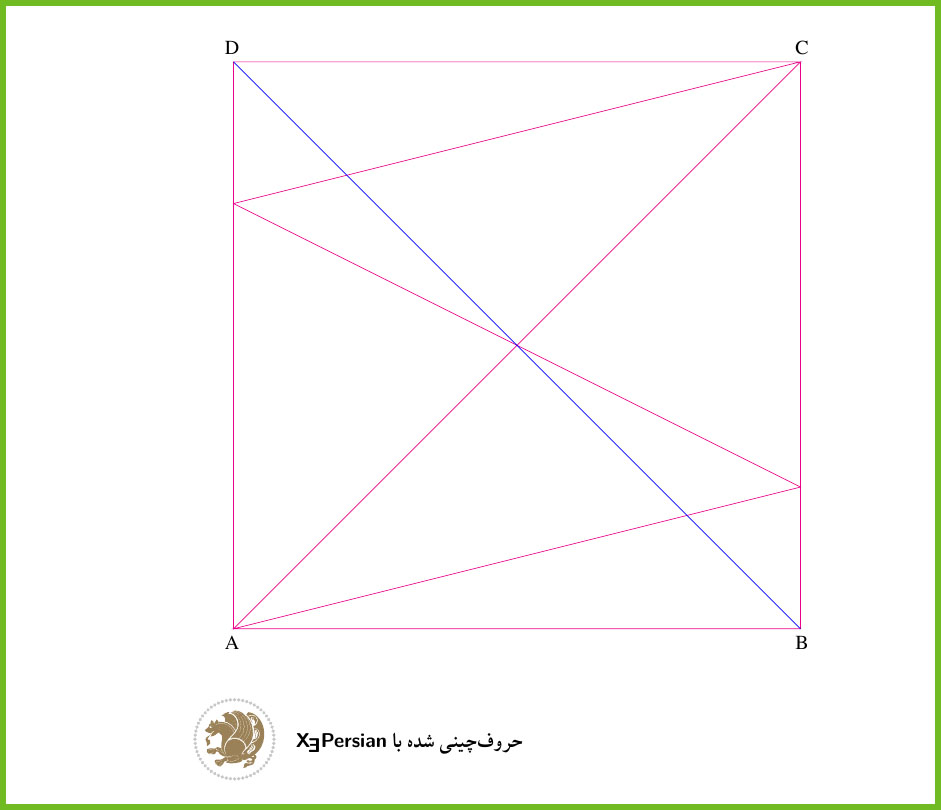

خروجی شما با نسخه‌ی اولیه از تکلایو 2018 مطابق زیر است:

---

---

موفق باشید.
