قرار دادن فرمول و عکس در جدول (جهت مرتب‌سازی)

0 رای
712 بازدید

سلام
ممکنه راهنمایی بفرمایید که چطور می‌توانم یک عکس و تعدادی فرمول که با align مرتب می‌شوند را در جدول بنویسم. در صورت امکان راهنمایی بفرمایید که چطور می‌شود فرمول‌ها را از انتهای سمت چپ خانه‌های جدول مرتب کنم، به‌طوری‌که عرض خانه ها ثابت بماند. در ضمن جدول حدود دو صفحه فضا لازم داره. آیا محیط longtable در اینجا قابل کاربرد هست؟

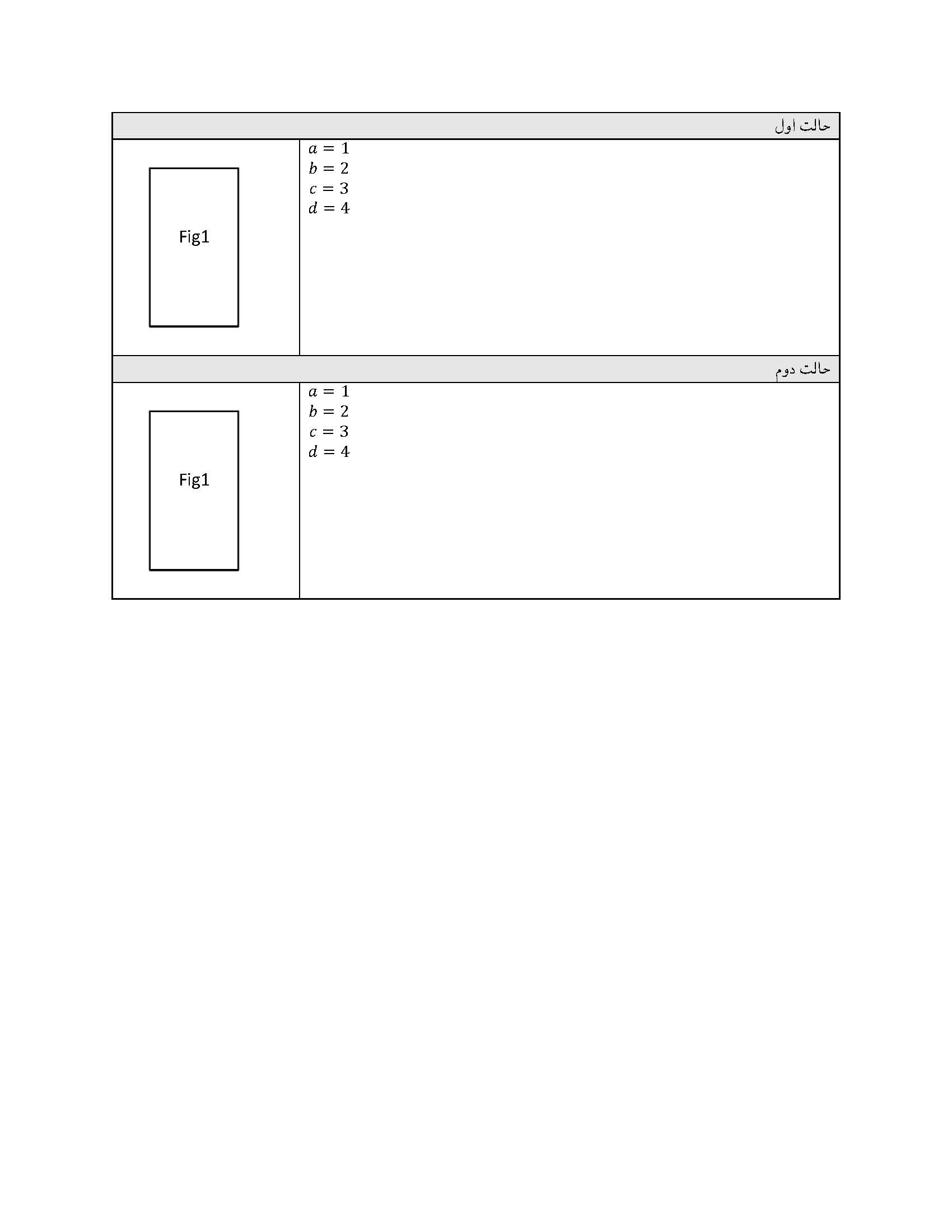

خروجی موردنظر به‌صورت زیر است:
enter image description here

فایل‌های پیوست
سوال شده بهمن 16, 1397 توسط majid.karimi (40 امتیاز)
ویرایش شده بهمن 17, 1397 توسط majid.karimi
سلام. خروجی عین عکسی که در سوال گذاشتین میخاین بشه؟
در عکس من جدولی نمی‌بینم. منظورتون چیه؟ (یا منظورتون فقط اینکه بصورت دو ستون در کنار هم بیان و جدول tabular در کار نیست؟)
این دو رو توضیح بدین پاسخ بدم خدمت‌تون.
درست فرمودید، عکس سوال رو اصلاح کرد.
این سایت مثل اینکه دو ماراتن پاسخ وسط پاسخ برای پرسش های ناواضح وجود داره.  :) دوست مون پاسخ دادن خدمت تون. من پاسخ نمیدم.

1 پاسخ

+2 رای

سلام


سوالتون به طور واضح مشخص نیست.
در فایل کمینه‌ی شما نیز خطا وجود دارد. این‌کار را با ترکیب جعبه‌های minipage و parbox انجام داده‌ام. بسه‌های اضافی را در فایل شما نادیده گرفته‌ام.
کدهای شما به صورت زیر است:


\documentclass{article}
\usepackage{graphicx}
\usepackage{amsmath}
\usepackage[Kashida=on]{xepersian}
\SepMark{--}
\settextfont[Scale=1.]{Yas}
\setdigitfont[Scale=1.]{Yas}
\setmathsfdigitfont[Scale=1.]{Yas}
\renewcommand{\arraystretch}{2}
\begin{document}
\begin{tabular}{|l|l|}
\hline\hline
لیست معادلات
\parbox[t]{5cm}{\begin{align}
&x = y+1&&&&&&&&&&&&&\\
&x= (y+1) (y-1)\\
&x= (y+1) (y-1)\\
&x= (y+1) (y-1)\\
&x= (y+1) (y-1)\\
&x= (y+1) (y-1)
\end{align}}&
\begin{minipage}[t]{5cm}
\vspace*{0pt}
\includegraphics[width=6cm,height=5cm]{fig1}
\end{minipage}\\
\hline
لیست معادلات
\parbox[t]{5cm}{\setcounter{equation}{0}\begin{align}
&x = y+1&&&&&&&&&&&&&\\
&x= (y+1) (y-1)\\
&x= (y+1) (y-1)\\
&x= (y+1) (y-1)\\
&x= (y+1) (y-1)\\
&x= (y+1) (y-1)
\end{align}}&
\begin{minipage}[t]{5cm}
\vspace*{0pt}
\includegraphics[width=6cm,height=5cm]{fig1}
\end{minipage}
\\\hline\hline
\end{tabular}
\end{document}

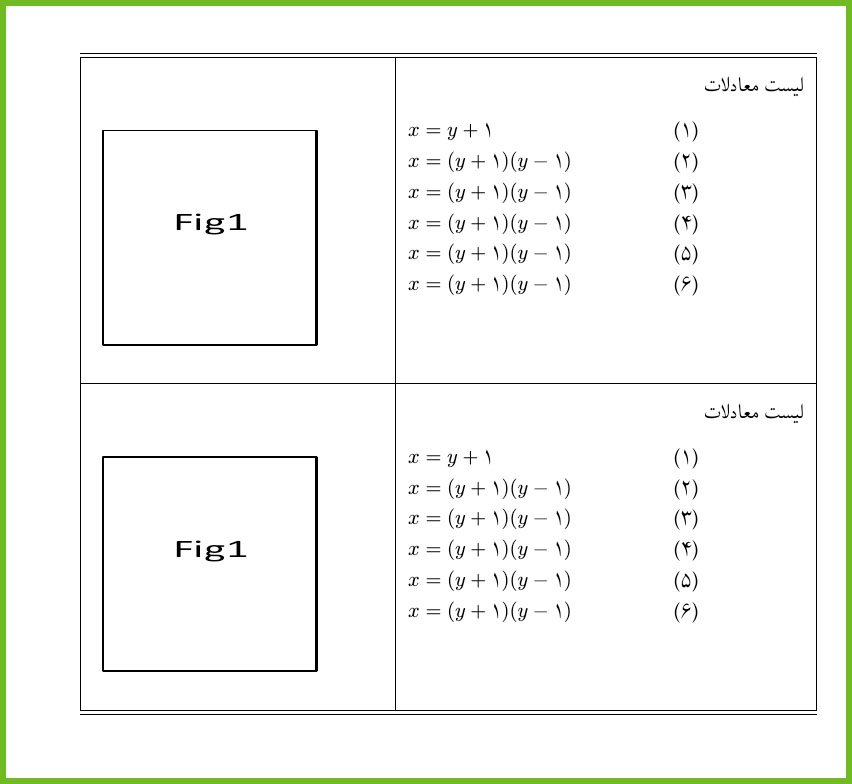

خروجی شما به صورت زیر است:



enter image description here

موفق باشید.

پاسخ داده شده بهمن 16, 1397 توسط شاپور مددپور (8,667 امتیاز)
با سلام و سپاس از جواب شما
درست می‌فرمایید. در واقع یک انگیزهٔ اصلی من درک دلیل خطاست. ممکنه دلیل خطای فایل کمینه رو بفرمایید.
 انجام کاری که گفتم با word خیلی ساده است، ولی ظاهرا قاعده‌ای وجود داره که با رعایت نشدن، پیغام خطا ایجاد میشه.
رسم جدول در لاتک ظرافت‌های خودش را دارد. در جدول نمی‌توان از برخی از محیط‌ها استفاده کرد. برای رفع این مشکلات بهتر است درون سلول‌های جدول را با محیط‌های دیگر ترکیب کنید. به عنوان مثال  شما محیط الاین را در جدول به کار برده‌اید که خطای اصلی در فایل شما بود. با محصور کردن این محیط‌های در جعبه‌های دیگر این محدودیت‌ها کمتر می‌شود. برای تصاویر و تراز آنها نیز چنین مشکلی در جدول داریم. برای فراگیری جدول کافیست در همین سایت این کلمه را جستجو کنید. می‌توانستیم از  tabularx از بسته‌ی tabularx نیز استفاده کنیم که قابلیت‌های بیشتری نسبت به tabular دارد.
...
