چطور می‌توان دو تا نمودار را با هم ترکیب کرد؟

0 رای
2,837 بازدید

دو نمودار را به صورت مستقل تهیّه کردم ، ولی ترکیب این دو نمودار مد نظرم است .
چگونه آنها را ترکیب کنم؟

\documentclass{report}
\usepackage{tikz}
\begin{document}
\begin{tikzpicture}
\draw[help lines] (0,0) grid (6,5);
\draw (0,0) -- (1,0) -- (2,1) -- (3,3) -- (4,4) -- (5,5) -- (6,5);
\draw[rotate=0,blue] (0,5) -- (1,4) -- (3,0) -- (4,0) -- (5,0) -- (6,0);
\draw[rotate=0,red] (0,0) -- (1,0) -- (2,0) -- (3,.5) -- (4,2.5) -- (5,4) -- (6,5);
\end{tikzpicture}
\newline
\begin{tikzpicture}
\draw[->] (0,0) -- (6,0) node[below] {};
\draw[->] (0,0) -- (0,5) node[left] (firstaxis) {};
\draw (0,5) circle [radius=.06cm];
\draw (1,4) circle [radius=.06cm];
\draw (2,2.5) circle [radius=.06cm];
\draw (3,0) circle [radius=.06cm];
\draw (4,0) circle [radius=.06cm];
\draw (5,0) circle [radius=.06cm];
\draw (6,0) circle [radius=.06cm];
\node[above left] at (0,0) {$0$};
\node[below right] at (0,0) {$0$};
\node[below left] at (1,0) {$1$};
\node[below left] at (2,0) {$2$};
\node[below left] at (3,0) {$3$};
\node[below left] at (4,0) {$4$};
\node[below left] at (5,0) {$5$};
\node[below left] at (6,0) {$6$};
\node[above left] at (0,1) {$.2$};
\node[above left] at (0,2) {$.4$};
\node[above left] at (0,3) {$.6$};
\node[above left] at (0,4) {$.8$};
\node[above left] at (0,5) {$1$};
\end{tikzpicture}
\end{document}
سوال شده دی 20, 1393 توسط مجید گلخوار (106 امتیاز)
ویرایش شده دی 20, 1393 توسط مجید گلخوار
وقتی کدی رو در متن پرسش قرار می‌دید، دیگه نیازی به پیوست کردنش نیست.
ویرایش شد.

1 پاسخ

+2 رای

بهترین پاسخ

کد زیر را ببینید:

\documentclass{article}
\usepackage{pgfplots}
\begin{document}
\begin{tikzpicture}
                \begin{axis}[
                        small,
                        compat=1.8,
                        xmin=0,
                        ymin=0,
                        grid=major,
                        enlargelimits=upper
                            ]
                \addplot
                    coordinates {
                        (1,0)
                        (2,2)
                        (3,6)
                        (4,8)
                        (5,10)
                        (6,10)
                                };
                \addplot
                    coordinates {
                        (2,0)
                        (3,1)
                        (4,5)
                        (5,8)
                        (6,10)
                                };
                  \addplot
                    coordinates {
                        (3,0)
                        (2,5)
                        (1,8)
                        (0,10)
                                };
                \end{axis}
\end{tikzpicture}
\end{document}

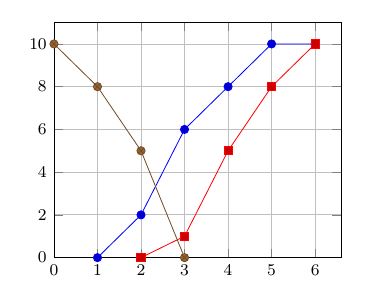

و این هم خروجی:
enter image description here

پاسخ داده شده دی 20, 1393 توسط سید احمد موسوی (3,595 امتیاز)
انتخاب شده دی 20, 1393 توسط مجید گلخوار
با تشکر از پاسخ شما .
دو تا نکته:
1. چطور شماره های محور عمودی را به صورت 0 ، 0.2 ، 0.4 ، 0.6 ، 0.8 و 1 نمایش دهیم؟
2. نمودارهای آبی و قرمز در سه نقطه همدیگر را قطع میکنند: (0,0) ، (1,0) و
(6,10) . آیا میتوان به گونه ای شکل را رسم کرد که این امر مشخص باشد؟
۱- خوب اعداد در زوج مرتب‌ها را درست کن، خودش در شکل درست میشه.
۲- متوجه نشدم منظورت رو.
متوجه شدم. برای ۲ از کتابخانه intersections در tikz می‌توان استفاده کرد.
...
