قرار دادن نمودارهای مقایسه ای در تمپلیت دو ستونه

0 رای
831 بازدید

سلام
چطور میتونم در یک تمپلیت لاتک ژورنال مثلا شکل های دو روش رو به صورت افقی در کنار هم قرار بدم و یا دو ستون رو برای قرار دادن دو شکل در یک جدول در کنار هم ادغام کنم یعنی برای نمودارها دوستونه بودن معنایی نداشته باشه یا حالت اول که شکل ها روبروی هم در دو ستون مجزا قرار بگیرند؟ مثال مقاله پیوست می شود شکل 5 مدنظرم هست یا همین حالت به صورت افقی منتها در کل صفحه باادغام ستون ها

فایل‌های پیوست
سوال شده اسفند 23, 1397 توسط manijeh (45 امتیاز)
برچسب گذاری دوباره اسفند 23, 1397 توسط وحید دامن‌افشان
سلام
فایل تک؟ کدوم ژورنال؟ کدوم شکل‌ها؟
لطفا قوانین سایت را جهت پرسیدن سوال مطالعه بفرمایید.
بنا بر قوانین سایت شما باید یک فایل کمینه ارسال کنید به همراه کدهای مورد نیاز  تا مشکلتون بررسی شود.
ایجاد این فایل برای پاسخ‌دهنده وقت قابل توجهی را نیاز دارد.
از اینکه قوانین سایت را رعایت می‌کنید از شما سپاس‌گزارم.
من با کدهای

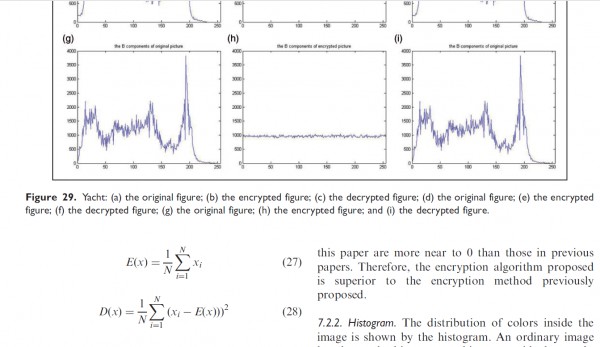

\subfigure در حالت تک ستونه کار میکردم اما ژورنال journal of vibration and control تمپلیت دو ستونه داره و من در رسم شکل هام به مشکل خوردم این دو نمونه شکل رو از همین ژورنال برداشتم میخام به صورت افقی یا زیر هم بیفته و چون چهار نمودار برای هر روش دارم 8 تا نمودار فقط برای یک حالت میشه
متاسفانه دوباره هیچ فایلی پیوست نکردید. تصویر تنها کافی نیست. کدها و بسته‌های شما مورد نیاز هست.
خوب دوست عزیز ندارم شما هر شکلی می خواهید فرضی ایجاد کنید ممنون میشم
عکس رو از خودم بیارم اما تملیت ژورنال رو از کجا بیارم دوست عزیز؟ از کجا باید بدونم کدوم ژورنال هست؟ از کجا بدونم چه بسته هایی در سند شماست؟ از کجا بدونم از چه کلاسی استفاده شده و ......
تمپلیت به صورت زیپ ارسال بله حق با شماست ممنون میشم از راهنمایی تون
اینجا فقط گفته از دستور \figure استفاده کنید نمیدونم آیا مجازیم از \subfigure استفاده کنیم و بسته های مربوط به اون رو به تمپلیت اضافه کنیم؟!

1 پاسخ

0 رای

بهترین پاسخ

سلام

از بسته‌ی subcaption و تنظیمات زیر کمک بگیرید:

\usepackage{subcaption}
\captionsetup[subfigure]{justification=centering}

به جای figure از figure* استفاده کنید(در خود قالب هم استفاده شده است).
توصیه ی من این است که در قالب ژورنالها زیاد تغییر ایجاد نکنید.
کدهای شکل شما مطابق زیر است:


\begin{figure*}[htp]
\begin{subfigure}[b]{.5\linewidth}
\centering
\includegraphics[width=5cm]{example-image-a}
\caption{First subfigure}\label{fig:1a}
\end{subfigure}%
\begin{subfigure}[b]{.5\linewidth}
\centering
\includegraphics[width=5cm]{example-image-b}
\caption{Another subfigure}\label{fig:1b}
\end{subfigure}
\end{figure*}

قسمتی از خروجی شما با تکلایو 2018 مطابق زیر است:


enter image description here


موفق باشید.

پاسخ داده شده اسفند 23, 1397 توسط شاپور مددپور (8,647 امتیاز)
انتخاب شده اسفند 23, 1397 توسط manijeh
خوب الان اگر بخوام (a) , (b) رو به گوشه بالا سمت چپ ببرم از چ دستوری باید استفاده کنم؟
...
