ناسازگاری بسته‌های arydshln و makecell

Question

سلام
برای ایجاد خط‌چین در جداول می‌توان از بسته arydshln و برای تنظیم مارجین سلول‌های جدول از بسته makecell استفاده کرد. اما هنگامی که این دو بسته با هم استفاده شوند، مارجین سلول‌ها از بین رفته و اصلاً انگار بسته makecell بکار نرفته است.
کد تولید یک جدول ساده در دو فایل ضمیمه شده است. تنها تفاوت این فایل‌ها کامنت بودن یا نبودن بسته arydshln است، اما خروجی آنها کاملاً متفاوت است:

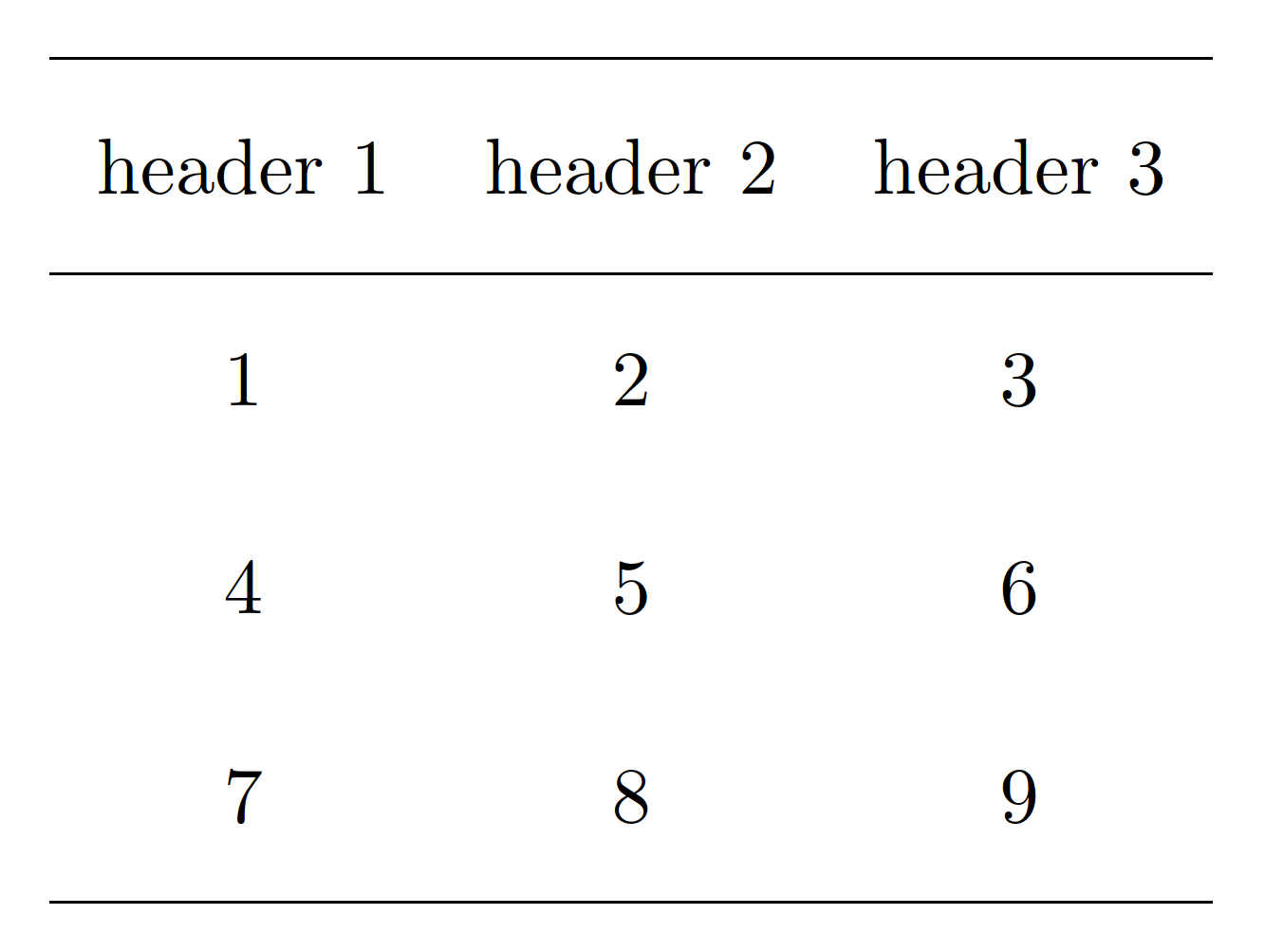

خروجی بدون استفاده از بسته arydshln:

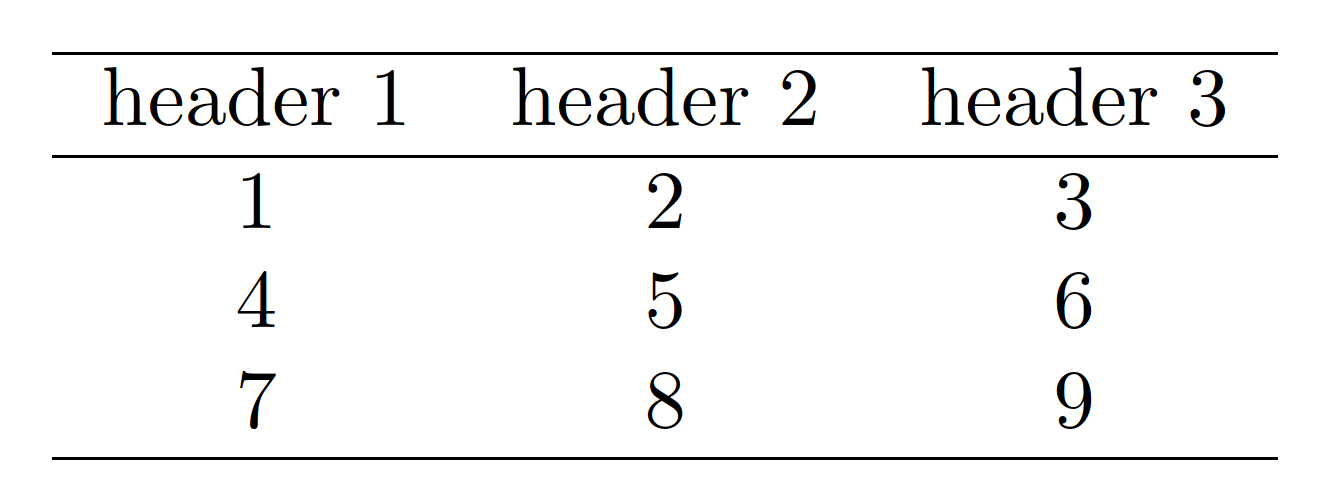

خروجی هنگام استفاده همزمان از دو بسته:

چگونه می‌توان این ناسازگاری را بر طرف نمود؟ همچنین اگر بسته دیگری جهت ایجاد خط‌چین در جدول سراغ دارید که با makecell سازگار باشد، ممنون می‌شوم که معرفی نمایید.

Comments

سلام. نمونه پرسش‌تون، مشکل رو نشون نمیده. یک نمونه که مشکل رو نشون بده واقعی ضمیمه پرسش کنین بیزحمت.
ضمنا بسته‌ی makecell کار اصلیش، برای تنظیم مارجین سلول‌ها نیست.

بسته makecell را قبل از   arydshln فراخوانی کنین.

ویرایش شده 20 اردیبهشت 1400 توسط هادی صفی‌اقدم

نظر داد May 10, 2021 - 01:24:11

توسط هادی صفی‌اقدم (7.6k امتیاز)

---

سؤال ویرایش شد؛ کد از متن سؤال حذف و دو فایل ضمیمه شد.

ویرایش شده 20 اردیبهشت 1400 توسط جابر

نظر داد May 10, 2021 - 08:38:42

توسط جابر (225 امتیاز)

---

اگر بخواهیم بسته arydshln رو قبل از makecell فراخوانی کنیم، باید قبلش بسته array رو هم فراخوانی کنیم. در ضمن این کار رو هم امتحان کردم و فایده‌ای نداشت‌.

نظر داد May 10, 2021 - 08:40:54

توسط جابر (225 امتیاز)

---

اینکه قبلش باید فراخوانی بشه، را در راهنمایش نوشته. که در هر صورت باید انجام بدیم. اثر داره یا نه در مورد سوال شما، این موضوع دیگری است. بهتره توصیه‌هایی که در راهنمای بسته‌ها توسط مولفش انجام میشه رو انجام بدیم تا خودمون عمدی مشکلی درست نکنیم. معمولا در بسته‌ها میگه ترتیب فراخوانی چی هست یا اصلا میشه فراخوانی کرد با فلان بسته یا نه یا با فلان موتور و ... کار میکنه یا نه.

نظر داد May 11, 2021 - 13:11:52

توسط هادی صفی‌اقدم (7.6k امتیاز)

Answer 1

سلام
دو تا راه دیگه هم هست ببینین به دردتون می‌خوره.

---

۱) اگه تو جدولتون نمی‌خواین از خطوط عمودی استفاده کنین، یک راهش اینه:

% In the name of Allah
\documentclass[10pt,a4paper]{paper}
\usepackage{array}
\usepackage{arydshln}
\usepackage{tabu}
\begin{document}
	\begin{table}
		\centering
		\tabulinesep=1em
		\begin{tabu}{c:cc}
			\hline
			header 1 & header 2 & header 3 \\
			\hline
			1 & 2 & 3 \\\hdashline
			4 & 5 & 6 \\
			7 & 8 & 9 \\
			\hline
		\end{tabu}
	\end{table}
\end{document}

خروجی:
تو این روش همون‌طور که می‌بینین خط عمودی درست رسم نمی‌شه.

---

۲)

% In the name of Allah
\documentclass[10pt,a4paper]{paper}
\usepackage{array}
\usepackage{arydshln}
\begin{document}
	\begin{table}
		\renewcommand{\arraystretch}{2.5}
		\extrarowheight=-2pt
		\centering
		\begin{tabular}{c:cc}
			\hline
			header 1 & header 2 & header 3 \\
			\hline
			1 & 2 & 3 \\\hdashline
			4 & 5 & 6 \\
			7 & 8 & 9 \\
			\hline
		\end{tabular}
	\end{table}
\end{document}

خروجی:

Comments

این بسته makecell و makegapedcells با ستون‌های خاصی فقط کار می‌کنه. اشتباه نکنم ستونی بصورت S تعریف می‌کنه.
ضمنا خودش میره بسته‌ی array هم فراخوانی و ازش استفاده میکنه. تازه بروز هم که نیست آش میشه.
اینکه گفتین بسته‌ای بروز نیست، بله. اگه در سوال می‌نوشتین که بسته‌ای دیگر هم می‌تونیم بهتون پیشنهاد بدیم، زودتر این کارو می‌کردم.
بسته‌ی  cellspace
بسته‌ای هست که ۲۰۱۹ بروز شده بر خلاف makecell که ۱۲ ساله بروز نشده.
و دو دستور

‪\setlength{\cellspacetoplimit}{2ex} ‬
‪ \setlength{\cellspacebottomlimit}{2ex} ‬

ستون هم Sc یعنی:

‪ \begin{tabular}{Sc:Sc:Sc}‬

خب همون
arraystretch
که دوست‌مون پیشنهاد دادن رو استفاده کنین و این همه دردسر نداشته باشین بهتر نیست؟

نظر داد May 12, 2021 - 00:21:27

توسط هادی صفی‌اقدم (7.6k امتیاز)

---

بسته cellspace چه بسته جالبیه. ممنون میشم این روش رو به شکل یک پاسخ جداگانه بنویسید تا بهتر دیده بشه.

نظر داد May 13, 2021 - 11:48:10

توسط جابر (225 امتیاز)

---

در ضمن روش cellspace با arraystretch رفتار متفاوتی داره. مثلاً اگر ارتفاع یک ردیف از جدول بیشتر از ردیف‌های دیگر باشه، با بسته cellspace باز هم بین اون ردیف بلندتر با خطوط افقی بالا و پایینش فاصله حفظ میشه ولی در روش arraystretch این فاصله از بین میره. کد زیر این موضوع رو نشون میده:
% In the name of Allah
\documentclass[10pt,a4paper]{paper}
\usepackage{amsmath,array,cellspace}
\begin{document}
\begin{table}
    \renewcommand{\arraystretch}{2.5} \extrarowheight=-2pt
    \begin{tabular}{ccc}
        \hline header 1 & header 2 & header 3 \\ \hline
        1 & 2 & 3 \\ \hline
        4 & {\renewcommand{\arraystretch}{1} \extrarowheight=0pt $\begin{bmatrix} 1 & 0 \\ 0 & 1\\1 &2 \end{bmatrix}$} & 6 \\ \hline
        7 & 8 & 9 \\ \hline
    \end{tabular}
\end{table}
\begin{table}
    ‪\setlength{\cellspacetoplimit}{1em} ‬\setlength{\cellspacebottomlimit}{1em}
    \begin{tabular}{Sc Sc Sc}
        \hline header 1 & header 2 & header 3 \\ \hline
        1 & 2 & 3 \\ \hline
        4 & $\begin{bmatrix} 1 & 0 \\ 0 & 1\\1 &2 \end{bmatrix}$ & 6 \\ \hline
        7 & 8 & 9 \\ \hline
    \end{tabular}
\end{table}
\end{document}
فکر کنم اگر مطمئن باشیم که ارتفاع تمام ردیف‌های جدول یکسانه، روش arraystretch کم مشکل‌تر باشه، اما اگه ردیف‌ها ارتفاع متفاوتی داشته باشند، cellspace ظاهر بهتری ایجاد می‌کنه.

نظر داد May 13, 2021 - 11:50:48

توسط جابر (225 امتیاز)
