طریقه جدا نمودن ماتریسهای بلوکی با خط چین

0 رای
338 بازدید

سلام و عرض ادب

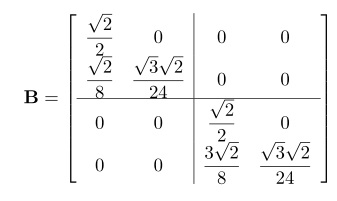

ببخشید من سوالی داشتم از خدمتتون و اینکه قصد دارم ماتریسی بلوکی داشته باشم که بلوکها از هم جدا شده باشند. در فایل نمونه خطوط جدا کننده به صورت خطوط توپر افقی و عمودی رسم کرده ام اما قصدم این هست که این خطوط توپر نباشند مثلا خط چین خط چین باشند یا نقطه و خط چین. میشه لطفا راهنمایی بفرمایید؟
ممنون

فایل‌های پیوست
سوال شده آبان 11, 1402 توسط Roya1 (23 امتیاز)

1 پاسخ

0 رای

بهترین پاسخ

سلام


می‌تونین از بستهٔ arydshln استفاده کنین.

\documentclass{article}

\usepackage{amsmath}
\usepackage{arydshln}

\begin{document}

    \begin{equation*}
        \mathbf{B}=\left[
            \begin{array}{cc:cc}
                \dfrac{\sqrt{2}}{2}&0&0&0\\
                \dfrac{\sqrt{2}}{8}&\dfrac{\sqrt{3}\sqrt{2}}{24}&0&0\\[2ex] % <--- changed
                \hdashline\noalign{\vskip 1.5ex} % <--- changed
                0&0&\dfrac{\sqrt{2}}{2}&0\\
                0&0&\dfrac{3\sqrt{2}}{8}&\dfrac{\sqrt{3}\sqrt{2}}{24}
            \end{array}
        \right]
    \end{equation*}

    \begin{equation*}
        \mathbf{B}=\left[
            \begin{array}{cc;{6pt/2pt}cc}
                \dfrac{\sqrt{2}}{2}&0&0&0\\
                \dfrac{\sqrt{2}}{8}&\dfrac{\sqrt{3}\sqrt{2}}{24}&0&0\\[2ex] % <--- changed
                \hdashline[2pt/6pt]\noalign{\vskip 1.5ex} % <--- changed
                0&0&\dfrac{\sqrt{2}}{2}&0\\
                0&0&\dfrac{3\sqrt{2}}{8}&\dfrac{\sqrt{3}\sqrt{2}}{24}
            \end{array}
        \right]
    \end{equation*}

\end{document}

اندازهٔ پاره‌خط و فاصله رو هم می‌شه تنظیم کرد. برای حالت عمودی و افقی، به‌ترتیب، از فرمت‌های زیر استفاده کنین:

;{dash/gap}
\hdashline[dash/gap]

enter image description here

پاسخ داده شده آبان 12, 1402 توسط بهمن میرزاخانی (3,213 امتیاز)
ویرایش شده آبان 12, 1402 توسط بهمن میرزاخانی
سلام و احترام
از لطف شما بسیار ممنونم.
آیا میشه فاصله بین عناصر ماتریس (مثلا سطر دوم) که به خط افقی نزدیک شده اند را زیاد کرد از خط افقی؟
خواهش می‌کنم. پاسخم رو ویرایش کردم. می‌تونین در خطوط مورد نظر فاصله اضافه کنین.
از زحمات شما بسیار ممنونم.
...
