قرار دادن زاویه رسم شده در شکل

Question

با سلام
در شکل زیر مد نظرم این است که زاویه بین دو بردار را نمایش دهم.
بهترین راه حل برای این منظور چیست؟

کد:

\documentclass{article}
\usepackage{gensymb}
\usepackage{relsize}
\usepackage[usenames,dvipsnames]{xcolor}
\usepackage{tikz}
\usetikzlibrary{intersections}
\usetikzlibrary{calc}
\tikzset{fontscale/.style = {font=\relsize{#1}}
    }
\usepackage{xepersian}
\settextfont[Scale=1]{XB Zar}
\setdigitfont{Persian Modern}
\begin{document}
\begin{center}
\begin{tikzpicture}[scale=1]
\draw [->] (0,0) -- node[anchor=south]{$10$}(30:1);
\filldraw[fill=green!20,draw=green!50!black] (0,0) -- (3mm,0mm)
arc [start angle=0, end angle=30, radius=3mm] -- node[midway] {$30^{\circ}$} cycle;
\draw [->] (0,0) -- node[anchor=south]{$40$} (4,0);
\end{tikzpicture}
\end{center}
\end{document}

خروجی کد:

Answer 1

باسلام
کد زیر را امتحان کنید.

\documentclass{article}
\usepackage{gensymb}
\usepackage{relsize}
\usepackage[usenames,dvipsnames]{xcolor}
\usepackage{tikz}
\usetikzlibrary{intersections}
\usetikzlibrary{calc}
\tikzset{fontscale/.style = {font=\relsize{#1}}
    }
\usepackage{xepersian}
\settextfont[Scale=1]{XB Zar}
%\setdigitfont{Persian Modern}
\begin{document}
\begin{center}
\begin{tikzpicture}
\draw [->] (0,0) -- node[anchor=south]{$10$}(30:4);
\filldraw[fill=green!20,draw=green!50!black] (0,0) -- (8mm,0mm)
arc [start angle=0, end angle=30, radius=8mm] -- cycle;
\node at(12mm,3mm)[] {$30^{\circ}$};
\draw [->] (0,0) -- node[anchor=south]{$40$} (7,0);
\end{tikzpicture}
\end{center}
\end{document}

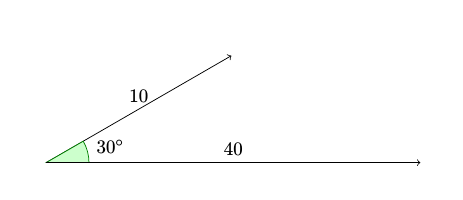

خروجی به صورت زیر است:

به نظر من علت مشکل در قرار دادن زاویه این است که scale فونت های شما با scale تصویر متناسب نیست. بهتر است شکل را یکم بزرگتر رسم کنید.

اما اگر نمی خواهید که عکس را بزرگ کنید می توانید فونت را کوچک کنید. اگر در حالت mathmode هستید از دستور scalebox استفاده کنید.

\filldraw[fill=green!20,draw=green!50!black] (0,0) -- (3mm,0mm)
arc [start angle=0, end angle=30, radius=3mm] -- node[midway] {\scalebox{.6}{$30^{\circ}$}} cycle;

اما اگر می خواهید فونت یک متن عادی را تغییر دهید دستورات تغیر اندازه فونت بهتر است.

Comments

تشکر بابت پاسخگوییتان
همانطور که در کد مرقوم فرموده اید، برداری که اندازه آن 10 است را 4 سانتی متر درنظر گرفته اید بنابراین بردار 40 نیوتونی باید 4 برابر آن یعنی 16 سانتی متر شود که چندان جالب به نظر نمیرسد.
البته با آنچه فرمودید جای زاویه را درست کردم اگر بشود کمی فونت آن را کوچک کرد احتمالا به مطلوب خود میرسم.
چطور فونت را کوچک کنم؟ (فقط فونت عدد 30)

نظر داد Jan 30, 2015 - 12:10:27

توسط hosbh (797 امتیاز)

---

پاسخ بروز شد. اما منظورم این بود که فقط شکل را scale کنید. یعنی یکم شکل در همه ابعاد بزرگ شود تا با فونت متناسب شود.

نظر داد Jan 30, 2015 - 12:18:07

توسط ابوالفضل دیانت (3.2k امتیاز)
