چگونگی رسم دیاگرام جابجایی در لتک

0 رای
2,794 بازدید

سلام

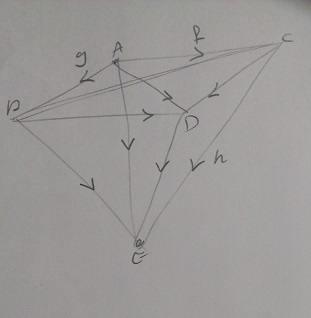

من نیاز دارم در پایان نامم چند دیاگرام جابجایی مانند زیر بکشم اما نمی تونم.
از چندتا تمپلیت استفادهکردم ولی شکل بهم میریزه و اصن نمیدونم چه بسته ای فراخونی کنم ویا نمیدونم اون بسته رو دارم یا نه و حتی اینکه باید کجا قرار بدم.درزیر بسته هایی که دارم به نمایش گذاشتم .ممنون میشم کمک کنیدenter image description here.enter image description here
enter image description here

سوال شده اردیبهشت 14, 1394 توسط rahman (9 امتیاز)
این کار را براحتی با tikz می توانید انجام دهید. لطفا یک فایل نمونه که حاصل تلاش شما تا این جا است را در همین سوال بگذارید

1 پاسخ

+1 رای

بهترین پاسخ

باسلام
یک راه موقت و ساده این است که اشکال را با tikz در یک فایل جدا رسم کنید سپس با دستور includegraphics به مانند یک عکس وارد کنید.

مثلا من یک شکل شبیه شکل شما را رسم کردم.

\documentclass{article}
\usepackage{tikz}
\usetikzlibrary{decorations.markings}

\usepackage[active,tightpage]{preview}
\PreviewEnvironment{tikzpicture}
\setlength\PreviewBorder{5pt}

\tikzstyle directed=[postaction={decorate,decoration={markings,
        mark=at position .4 with {\arrow[scale=1]{stealth}}}}]

\begin{document}


\begin{tikzpicture}
\draw[fill=black] (0,0)circle(.4mm)  node[below]{A};
\draw[fill=black] (5,4)circle(.4mm)  node[above]{B};
\draw[fill=black] (1,3)circle(.4mm)  node[above]{C};
\draw[fill=black] (3.5,1)circle(.4mm)  node[below]{D};

\draw[directed](0,0)--(5,4) node[above,midway]{$y$};
\draw[directed](1,3)--(5,4);
\draw[directed](0,0)--(3.5,1)node[above,midway]{$z$};
\draw[directed](3.5,1)--(5,4)node[above,midway]{$x$};
\draw[directed](3.5,1)--(1,3);

\end{tikzpicture}

\end{document}

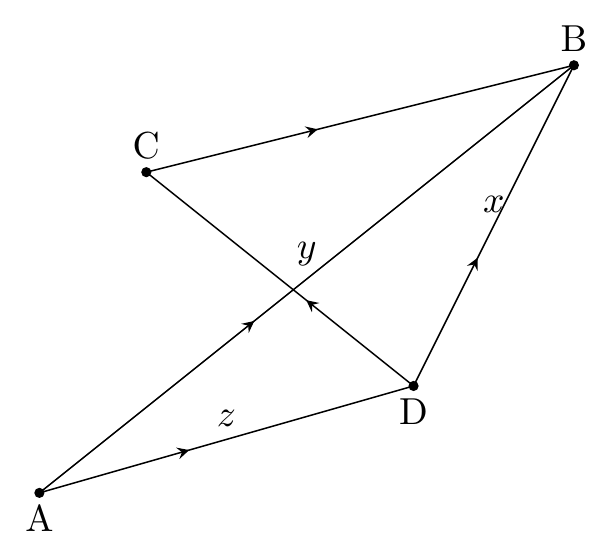

خروجی:
enter image description here

نکاات:
الف) اگر فایل مثال را اجرا کنید مشاهده می کنید که فقط یک شکل بدون هیچ حاشیه ای بوجود می آید. علت این است که با استفاده از بسته preview حاشیه شکل را یه جوری crop کرده شده.

ب) اگر به کد دقت کنید خیلی ساده می توانید شکلی به مانند شکل خودتان رسم کنید. برای این کار از بسته tikz استفاده شده است.

ج) دستور

\draw[fill=black] (0,0)circle(.4mm)  node[below]{A};

در واقع یک دایره کوچک توپر به شعاع .4mm در نقطه (0,0) قرار می دهد که زیر آن نوشته شده A

د) دستور

\draw[directed](0,0)--(5,4) node[above,midway]{$y$};

یک خط رسم می کند که استایل آن به صورت directed تعیین شده است. استایل directed نیز کمی بالاتر به صورت زیر تعریف شده

\tikzstyle directed=[postaction={decorate,decoration={markings,
        mark=at position .4 with {\arrow[scale=1]{stealth}}}}]

که باعث می‌شود یک فلش در وسط خط بین دو نقطه رسم شود. اون تیکه کد node[above,midway]{$y$} باعث می شود یک نماد ریاضی y در وسط خط واصل قرار داده شود.

ه) دقت کنید که خروجی حاصل یک pdf است که فقط شامل همین شکل است. در نهایت نیز شما می توانید این pdf را با دستور includegraphics با همین کیفیت وارد متن اصلی خود بکنید.

و) در کل tikz بسته بسیار قوی برای رسم اشکال و توابع است. برای یادگیری tikz بهترین راه این است که راهنمای ان را قدم به قدم بخوانید و مثال‌های آن را حل کنید. راهنمای این بسته را می‌توانید از پیوند زیر دانلود کنید.
راهنمای tikz
سبک راهنمای tikz این گونه است که کار را با چند مثال آغاز می کند و سعی می کند قدم به قدم خواننده را با دستورات tikz آشنا سازد. در ضمن تعداد بسیار زیادی مثال با tikz در سایت زیر به همراه کد آن وجود دارد که شما می‌توانید به اشکال آن نگاه کنید و شکل های مد نظر خود را با تغییر اندکی ایجاد نمایید.
مثال‌های tikz
در کل اگر زمان بگذارید و گام به گام سعی کنید اشکال خود را هرجوری شده با tikz بکشید (گرچه اولش بسیار دشوار است)، ولی به مرور به ارزش، کیفیت بسیار بالا، راحتی کار با آن و مفید بودن آن پی خواهید برد.

پاسخ داده شده اردیبهشت 14, 1394 توسط ابوالفضل دیانت (3,245 امتیاز)
انتخاب شده اردیبهشت 14, 1394 توسط rahman
ممنون از لطفتون، به زودی امتحان میکنم. امشب که دیگه نایی برای امتحان کردم ندارم از بس تو اینترنت دنبالش چرخیدم!!
...
