مشکل حضور چند شکل در کنار هم حتی با کدهای پیشنهادی در تمپلت خریداری شده

Question

با عرض سلام.

من در متن خودم کدی مشابه کدی که شما فرمودید رو گذاشتم اما خروجی اون متفاوت بود با اون چیزی که شما نمایش دادید درپاسخ مشابه:
http://qa.parsilatex.com/2522/%DA%86%D9%86%D8%AF-%D8%B4%DA%A9%D9%84-%D8%AF%D8%B1-%DA%A9%D9%86%D8%A7%D8%B1-%D9%87%D9%85

کد من به قرار ذیل است:

‎\begin{figure}[h]‎
‎\centering \subfigure{‎‏‏‎‎عنوان شکل اول}{%\label{}
‎\centering \includegraphics[width = 0.5\textwidth]{surface_1.pdf}}‎
‎\hfill‎
\subfigure{عنوان شکل دوم}{%\label{}
‎\centering \includegraphics[width = 0.5\textwidth]{surface_2.pdf}}‎
 \caption{
‏تغییرات سطح ویژه‌ با (آ) اندازه‌ی ذره و (ب) اندازه‌ی ذره‌ی اکسید تیتانیوم.
}
‎\label{‎fig:surfacechange‎}‎
‎\end{figure}‎

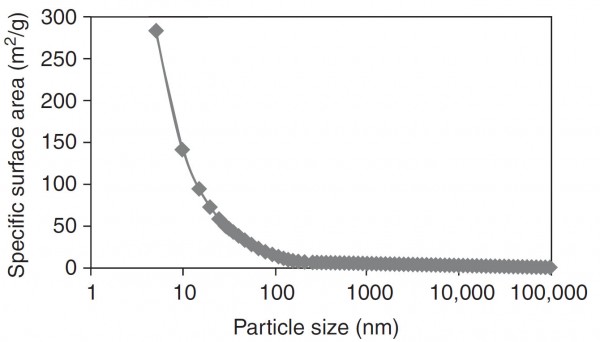

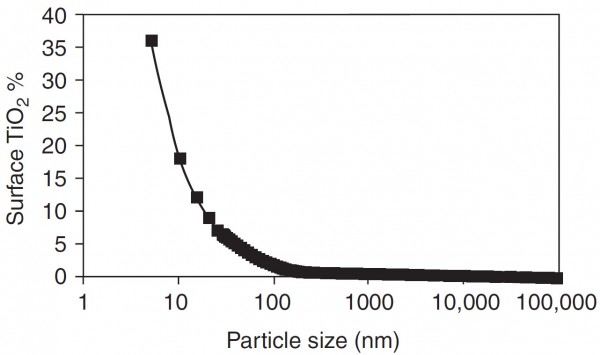

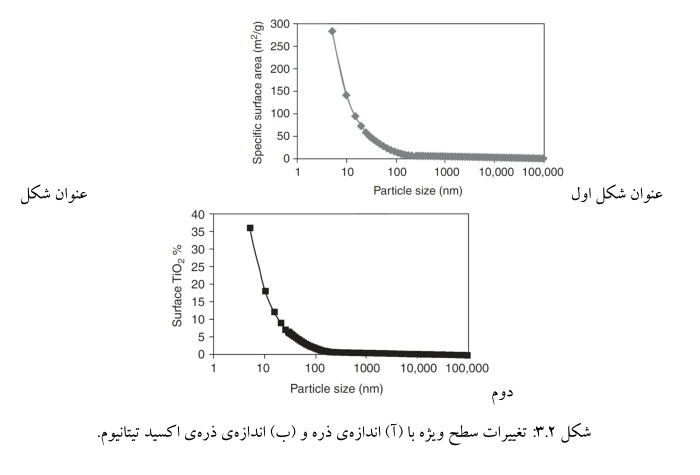

خروجی:

و اجرای دقیقا کدی که شما ارائه داده اید حاصلش با شکلهای من این است:

\begin{figure}[htbp]
\centering
\subfigure[هزینه‌ی اولیه‌ی مسیری که از همه‌ی گره‌ها با عبور از گره‌ی قطب گذر می‌کند.]{
 \includegraphics[width=0.49\columnwidth]{surface_1.pdf}
 \label{fig:FDMsavingCW1}
 }
 \subfigure[استفاده از راه میان‌بر برای پس‌انداز به میزان $saving = a+b-c$.]
 {
 \includegraphics[width=0.49\columnwidth]{surface_2.pdf}
 \label{fig:FDMsavingCW2}
 }
\caption{نحوه‌ی محاسبه‌ی پس‌انداز برای حل مسئله‌ی فروشنده‌ی دوره‌گرد}
\label{fig:FDMsaving}
\end{figure}

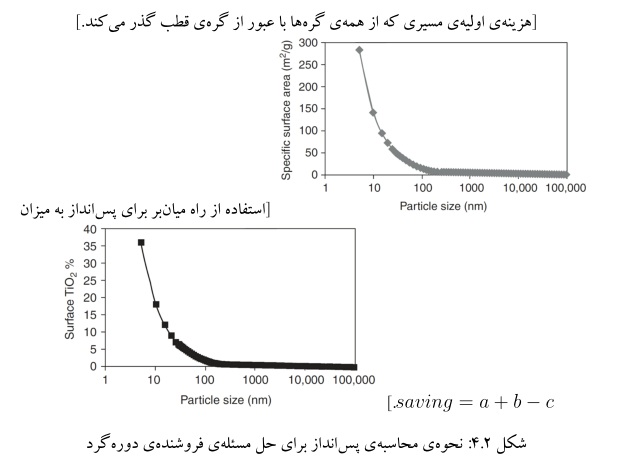

خروجی:

Comments

مشکل از عرض تصویری است که قرار دادید. عرض شکل را با 0.45\textwidth امتحان کنید.

---

خیر درست نشد. اگر حتی  0.3 نیز قرار دهم درست نمیشود. البته با قراردادن 0.3 دو شکل در کنار هم قرار می گیرند و بسیار کوچک در حالی که کد باید آنها را زیر هم قرار دهد.

---

آیا تصاویری که می‌خواهید قرار دهید، حاشیه ندارند؟

---

خیر. حاشیه عکسها در فتوشاپ اصلاح شده و به اندازه خود نمودار هستند.

---

پس باید عکس‌های مربوطه به همراه کدتون رو پیوست کنید تا مشکلتون رو بشه حل کرد.

---

من شکلها رو به JPEG تبدیل کردم تا ظرفیت پایین تری داشته باشند و بعد در صورت سوال پیوست کردم. کدها هم که در صورت سوال قرار داده شده اند. ممنون از شما

Answer 1

مشکل شما نحوه استفاده از دستور \subfigure است. برای استفاده از این دستور، باید همانند کد ارائه عمل نمایید. یعنی باید به صورت زیر استفاده کنید:

\subfigure[figure caption]{figure...}

به عبارت دیگر، زیرنویس تصویر باید در براکت نوشته شود نه در آکولاد.
همچنین برای تنظیم عرض شکل زمانی که متن شما تک سطری است، از نسبتی از \textwidth استفاده کنید.
در ادامه کد صحیح شده را برای استفاده آورده‌ام:

\documentclass{book}
\usepackage{subfigure}
\usepackage{xepersian}
\settextfont{Yas}
\begin{document}

\begin{figure}[htbp]
\centering
\subfigure[هزینه‌ی اولیه‌ی مسیری که از همه‌ی گره‌ها با عبور از گره‌ی قطب گذر می‌کند.]{
 \includegraphics[width=0.48\textwidth]{surface_1}
 \label{fig:FDMsavingCW1}
 }
 \subfigure[استفاده از راه میان‌بر برای پس‌انداز به میزان $saving = a+b-c$.]
 {
 \includegraphics[width=0.48\textwidth]{surface_2}
 \label{fig:FDMsavingCW2}
 }
\caption{نحوه‌ی محاسبه‌ی پس‌انداز برای حل مسئله‌ی فروشنده‌ی دوره‌گرد}
\label{fig:FDMsaving}
\end{figure}
\end{document}

Comments

جناب یزدانی عزیز، بسیار ممنون از وقتی که گذاشتید. مشکل جا به جایی شکلها به علت همان usepackage{subfigur{ بود و مشکل حل شد. اندازه textwidth نیز با اندکی جا به جایی می تواند از حالت افقی در کنار هم به عمودی در زیر هم تبدیل شود. خیلی ممنون.
