تغییر جهت legend در بسته pgfplots به صورت راست به چپ

0 رای
1,604 بازدید

با سلام خدمت دوستان گرامی
نمودار پیوست را ملاحظه بفرمایید. در لجند نمودار همانطور که مشاهده می‌شود به علت فارسی بودن عناوین، از گزینه راست‌چین استفاده کردم.

\documentclass{article}
\usepackage{tikz,pgfplots}
\usepackage{xepersian}
\settextfont{HM XNiloofar}
\begin{document}

\begin{tikzpicture}
\begin{axis}[ legend style={draw=none,at={(0.6,0.94)},nodes={left}}]
\addplot[smooth,blue,line width = 1pt] table
  {
    X    Y
 9.37500E+000 1.08581E+002
 1.00000E+001 1.48413E+002
 };
\addplot[smooth,blue,line width = 1pt,densely dashed] table
  {
    X    Y
 9.37500E+000 1.07058E+002
 1.00000E+001 1.46220E+002
};

\legend{
\rl{حل دقیق}
,
\rl{آدامز-بشفورث مرتبه 2}
}
\end{axis}
\end{tikzpicture}

\end{document}

حال سوال این است:

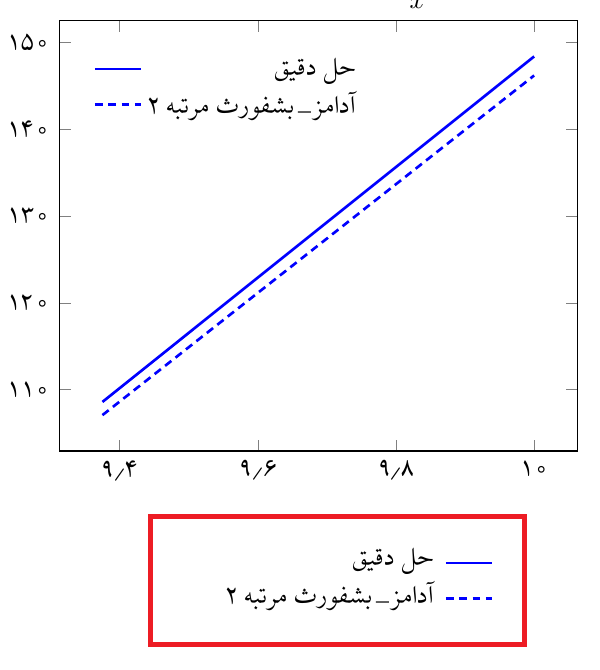

اگر بخواهیم خطوط در لجند به سمت راست منتقل شوند به گونه‌ای که در کادر قرمز نشان داده شده، باید چکار کرد؟ چون نمودار پارسی هست، من فکر می‌کنم باید خطوط لجند به سمت راست منتقل شود. آیا اساسا اشتباه فکر می‌کنم؟ یعنی از لحاظ ریاضی حتما خطوط باید سمت چپ قرار گیرند یا فرمتی ارائه نشده؟
enter image description here

سوال شده تیر 23, 1394 توسط فرشاد ترابی (2,843 امتیاز)
برچسب گذاری دوباره تیر 23, 1394 توسط وحید دامن‌افشان

1 پاسخ

+1 رای

بهترین پاسخ

سلام
با استفاده از گزینه legend plot pos در ورودی axis می‌توانید این کار را به راحتی انجام دهید. این گزینه به صورت پیش‌فرض left است و مقدار آن می‌تواند right، left و یا none باشد. در صورت استفاده از ورودی right، شرح (legend) نمودار در سمت راست خط نمودار، در صورت استفاده از ورودی left، شرح نمودار در سمت چپ خط و در صورت استفاده از گزینه none، شرح نمودار در میانه و بدون وجود خط نمودار حروفچینی می‌گردد.

به عبارت برای پرسش شما، کافی است در تعریف axis به صورت زیر عمل نمایید:

\begin{axis}[legend plot pos=right]
...
\end{axis}

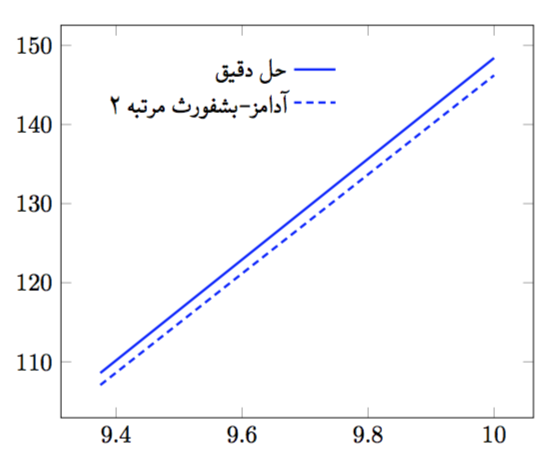

بدین ترتیب، نمودار مورد نظر شما به صورت زیر در خواهد آمد:
enter image description here

پاسخ داده شده تیر 23, 1394 توسط مسعود یزدانی (2,135 امتیاز)
انتخاب شده تیر 23, 1394 توسط فرشاد ترابی
...
