رسم نمودارقطعه ای ثابت زیر در زیپرشین

Question

سلام

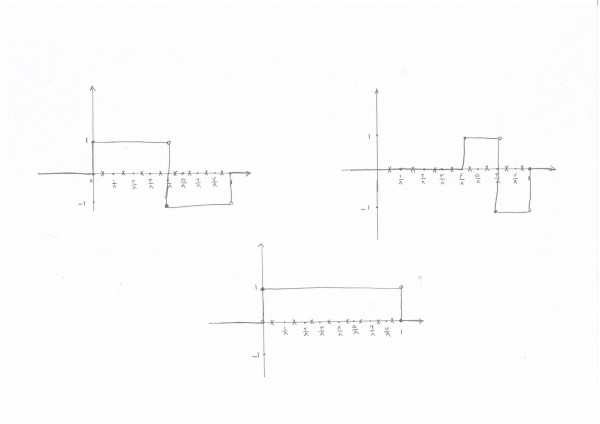

من نیاز به رسم نمودارهای پیوست شده در پایان نامه ام دارم
اما نتونستم این کار و انجام بدم
سعی کردم با جیو جبرا این کار رو نجام بدم ولی وقتی دستورات لاتکی که بهم میداد رو فراخوانی کردم تمام اعداد وسایز نمودار در خروجی زیپرشین بهم ریخته بود
اگه کسی میتونه لطفا کمکم کنید
یکی از نمودار هارو هم اگه برام بزارید یک دنیا ممنون میشم وبقیه رو با استفاده از اون میکشم
می خوام که حتما اعداد روی نمودار به صورت کسری باشن
وبین اعداد هم مثل تصویر با علامت مشخص شده باشه

Answer 1

سلام،
برای این منظور می‌توانید از بسته pgfplots استفاده کنید.
من یک نمونه ساده از این نمودار رو رسم کردم:

\documentclass{article}
\usepackage{pgfplots}
\let\ds\displaystyle

\begin{document}
\begin{tikzpicture}
\begin{axis}[
    axis lines=middle,
    inner axis line style={=>},
    xlabel={\large $x$},
    ylabel={\large $y$},
    xticklabel style={inner xsep=.5pt, anchor=north east},
	xtick={0,0.125,...,1.125},
	ytick={-1,-0.5,...,1},
    xticklabel style={/pgf/number format/.cd,frac,frac TeX=\ds\frac,frac denom=8},
    yticklabel style={/pgf/number format/.cd,frac,frac TeX=\ds\frac,frac denom=2},
    ymin=-1.5,
    ymax=1.5,
    xmin=0,
    xmax=1.25]
\addplot[color=blue,ultra thick] coordinates {
		(0,1)
		(.5,1)
		(0.5,-1)
		(1,-1)
		(1,0)
		(1.125,0)
	};
\end{axis}
\end{tikzpicture}
\end{document}

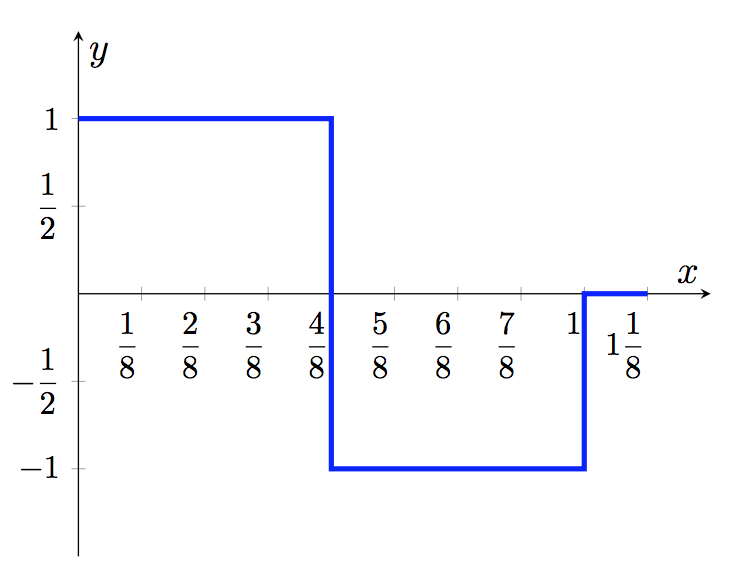

که خروجی آن به صورت زیر خواهد بود:

در رسم نمودار فوق چند مورد زیر را در نظر بگیرید:

۱- برای رسم نمودار از دستور addplot coordinate\ استفاده شده است و در داخل آن مختصاتهایی که می‌خواهید رسم کنید را می‌توان به صورت ‍(x,y) آورد.

همچنین برای تنظیم نمایش برای ویژگی‌های محیط ‍axis موارد زیر را در نظر بگیرید:
۲- برای نمایش کسری از تغییر ویژگی xticklabel style و ‍yticklabel style استفاده کرد‌ه‌ام و به آن فرمت اعداد را به صورت کسری از یک عدد دلخواه تعریف کرده‌ام.

xticklabel style={/pgf/number format/.cd,frac,frac TeX=\ds\frac,frac denom=8},
yticklabel style={/pgf/number format/.cd,frac,frac TeX=\ds\frac,frac denom=2},

۳- برای تنظیم محل علائم از ویژگی xlabel style استفاده کرده‌ام و مکان آن را در پایین و چپ آن و با اختلافی به اندازه 0.5pt از آن محل در نظر گرفته‌ام

xticklabel style={inner xsep=.5pt, anchor=north east},

۴- برای تنظیم تعداد علايم و فاصله آنها از ویژگی xtick و ‍ytick استفاده کرده‌ام:

xtick={0,0.125,...,1.125},
ytick={-1,-0.5,...,1},

۵- برای تعیین کمینه و بیشینه محورهای مختصات از ویژگی‌های xmin, xmax, ymin و ‍ymax استفاده کرده‌ام:

 ymin=-1.5,
        ymax=1.5,
        xmin=0,
        xmax=1.25

۶- برای نمایش لیبل محورها، از ویژگی xlabel و ylabel می‌توان استفاده نمود:

xlabel={\large $x$},
ylabel={\large $y$},

برای اطلاع بیشتر از نحوه عملکرد این بسته به مستندات بسیار کامل این بسته مراجعه نمایید.

Comments

عالی عالی
توضیحات تون که دیگه جای سوال برام نمی زاره !
بینهایت از لطف تون ممنونم

ولی بازم اگه اشکالی داشتم می پرسم!!!
من از این سایت خیلی یاد گرفتم

نظر داد Aug 01, 2015 - 00:51:59

توسط amineizi8892 (38 امتیاز)

---

فقط یه خواهش دیگه!
می خوام که روی محور بین اعداد 1/8 و 2/8 ، بین 2/8 و3/8 ،و... با علامت( مثلا * ) مشخص بشه
که در واقع نقاط 1/16 و2/16و...15/16 روی محور x هست
چی کار باید بکنم؟

بازهم از این که وقت میزارید سپاس گزاری میکنم

نظر داد Aug 01, 2015 - 02:20:54

توسط amineizi8892 (38 امتیاز)

Answer 2

سلام

با تشکر از پاسخ جناب آقای یزدانی، که با استفاده از بسته pgfplots نمودار رو رسم کرده‌اند.
حال من با استفاده از بسته tikz رسم می‌کنم البته با استفاده از بسته Pstrikcs هم میشه رسم کرد.
بخاطر اینکه با روش‌های مختلف جهت ترسیم نمودار آشنا شوند این را قرار دادم.

\documentclass[12pt,a4paper]{report}
\usepackage{tikz,amsmath,color}
\usepackage{xepersian}
\settextfont{XB Zar}
\setdigitfont{Yas}
\linespread{1.25}
\begin{document}
\begin{figure}[ht]
\centering
\begin{tikzpicture}[scale=1,thick]
\draw [->,>=stealth](-1,0)--(5,0)node[above] {$x$};
\draw [->,>=stealth](0,-3)--(0,3)node[left] {$y$};
\draw [color=blue,ultra thick] (-1,0)--(0,0)--(0,2)--(.5,2)--(.5,-2)--(1,-2)--(1,0)--(4.5,0);
\draw [red] (.25,0) node{$\times$};
\draw [red](.75,0) node{$\times$};
\draw [red](1.25,0) node{$\times$};
\draw [red](1.75,0) node{$\times$};
\draw [red](2.25,0) node{$\times$};
\draw [red](2.75,0) node{$\times$};
\draw [red](3.25,0) node{$\times$};
\draw [red](3.75,0) node{$\times$};
\draw (.5,.1)--(.5,-.1) node[below left] {$\frac{1}{8}$};
\draw (1,.1)--(1,-.1) node[below left] {$\frac{2}{8}$};
\draw (1.5,.1)--(1.5,-.1) node[below left] {$\frac{3}{8}$};
\draw (2,.1)--(2,-.1) node[below left] {$\frac{4}{8}$};
\draw (2.5,.1)--(2.5,-.1) node[below left] {$\frac{5}{8}$};
\draw (3,.1)--(3,-.1) node[below left] {$\frac{6}{8}$};
\draw (3.5,.1)--(3.5,-.1) node[below left] {$\frac{7}{8}$};
\draw (4,.1)--(4,-.1) node[below left] {$1$};
\draw (0,2) node[left] {$1$};
\draw (0,-2) node[left] {$-1$};
\end{tikzpicture}
\caption{\small{$ \psi_{2,0}=h_5(x)$}}
\end{figure}
\end{document}

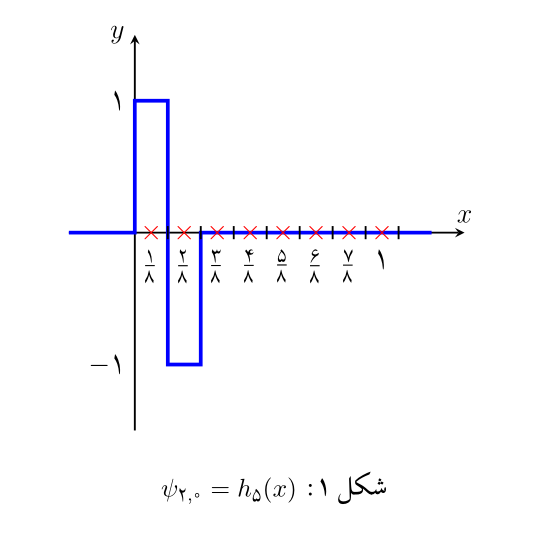

خروجی:

توجه: روش دیگه رو در پرسش زیر قرار دادم:
http://qa.parsilatex.com/10172
