مشخص کردن محل اعداد روی محورx یک نمودار

+1 رای
697 بازدید

نمودار زیر رو دارم و می خوام محل قرار گرفتن یک سری از اعداد رو روی محور x ها با علامت× مشخص کنم

\documentclass[12pt]{book}
\usepackage{pst-plot}
\usepackage{pgfplots,tikz,amssymb,amsmath}
\usetikzlibrary{datavisualization.formats.functions}
\usepackage{subfigure}
\usepackage{color}
\usepackage{tocbibind}
\usepackage{amsmath}
\usepackage{amsthm}
\usepackage{graphicx}
\usepackage{xepersian}
\settextfont{XB Zar}
\linespread{1.25}


\begin{document}
 \begin{figure}[htp]
 \begin{tikzpicture}
\begin{axis} [
    axis lines=middle,
    inner axis line style={=>},
    xlabel={\large $x$},
    ylabel={\large $y$},
    xticklabel style={inner xsep=.5pt, anchor=north east},
   xtick={0,0.125,...,1.1},
    ytick={-1,0,1},
    xticklabel style={/pgf/number format/.cd,frac,frac TeX=\ds\frac,frac denom=8},
    yticklabel style={/pgf/number format/.cd,frac,frac TeX=\ds\frac,frac denom=1},
    ymin=-1.2,
    ymax=1.2,
    xmin=-0.1,
    xmax=1.2]
\addplot[color=blue,ultra thick] coordinates {
(-0.1,0)
(0,0)
        (0,1)
        (1/8,1)
        (1/8,-1)
        (2/8,-1)
        (2/8,0)
        (1.125,0)
    };
    \end{axis}

      \end{tikzpicture}
      \centering
\caption{\small{$ \psi_{2,0}=h_5(x)$}}
\end{figure}

\end{document}

در واقح محل قرار گرفتن نقاط1/16 ،3/16، 5/16،...و15/16(که بین نقاط داده شده روی محور هستند) رو می خوام
لازم نیست خود این مقادیر نوشته بشه

در ضمن اعداد روی نمودار به همون صورت 1/8، 3/8و... (با مخرج8 )باقی بمونن

امیدوارم منظورمو رسونده باشم!

سوال شده مرداد 22, 1394 توسط امینه ایزی (38 امتیاز)
نمایش از نو مرداد 22, 1394 توسط امینه ایزی
نمی شه این کار رو انجام داد؟
خواهش می کنم راهنماییم کنید
سریعا بهش احتیاج دارم

اگه سوالم واضح نیست لطفا بگید تا جور دیگه ای مطرح کنم

1 پاسخ

0 رای

بهترین پاسخ

سلام

روش 1: نمودار رو با استفاده از بسته tikz رسم کردم بصورت زیر:

\documentclass[12pt,a4paper]{report}‎
‎\usepackage{tikz,amsmath,color}‎
‎\usepackage{xepersian}‎
‎\settextfont{XB Zar}‎
‎\setdigitfont{Yas}‎
‎\linespread{1.25}‎
‎\begin{document}‎
‎\begin{figure}[ht]‎
‎\centering‎
‎\begin{tikzpicture}[scale=1,thick]‎
‎\draw [->,>=stealth](-1,0)--(9,0)node[above] {$x$};‎
‎\draw [->,>=stealth](0,-3)--(0,3)node[left] {$y$};‎
‎\draw [color=blue,ultra thick] (-1,0)--(0,0)--(0,2)--(1,2)--(1,-2)--(2,-2)--(2,0)--(8.5,0);‎
‎\draw [red] (.5,0) node{$\times$};‎
‎\draw [red] (1.5,0) node{$\times$};‎
‎\draw [red](2.5,0) node{$\times$};‎
‎\draw [red](3.5,0) node{$\times$};‎
‎\draw [red](4.5,0) node{$\times$};‎
‎\draw [red](5.5,0) node{$\times$};‎
‎\draw [red](6.5,0) node{$\times$};‎
‎\draw [red](7.5,0) node{$\times$};‎
‎\foreach \x/\xtext in {0.5/\frac{1}{8}‎, ‎1/\frac{2}{8}‎, ‎1.5/\frac{3}{8}‎, ‎2/\frac{4}{8},2.5/\frac{5}{8},3/\frac{6}{8},3.5/\frac{7}{8},4/1}‎
‎\draw[shift={(\x,0)}] (\x,.1)--(\x,-.1)node[below left] {$\xtext$} ;‎
‎\foreach \y/\ytext in {-2/-1,2/1}‎
‎\draw[shift={(0,\y)}] node[left] {$\ytext$} ;‎
‎\end{tikzpicture}‎
‎\caption{\small{$ \psi_{2,0}=h_5(x)$}}‎
‎\end{figure}‎
‎\end{document}‎

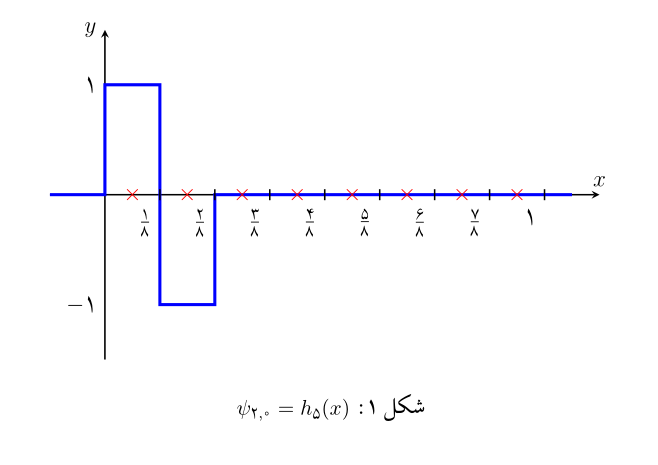

خروجی:
enter image description here
روش 2: در پرسش زیر قرار دادم:
http://qa.parsilatex.com/9694/

روش 3: دستوراتی که در فایل کمینه قرار داده‌اید:

\documentclass[12pt,a4paper]{report}
\usepackage{pgfplots,tikz,amsmath}
\let\ds\displaystyle
\usepackage{subfigure}
\usepackage{color}
\usepackage{xepersian}
\settextfont{XB Zar}
\setdigitfont{Yas}
\linespread{1.25}
\begin{document}
\begin{figure}[htp]
\centering
\begin{tikzpicture}
\begin{axis} [
axis lines=middle,
inner axis line style={=>},
xlabel={\large $x$},
ylabel={\large $y$},
xticklabel style={inner xsep=.5pt, anchor=north east},
xtick={0,0.125,...,1.1},
ytick={-1,0,1},
xticklabel style={/pgf/number format/.cd,frac,frac TeX=\ds\frac,frac denom=8},
yticklabel style={/pgf/number format/.cd,frac,frac TeX=\ds\frac,frac denom=1},
ymin=-1.2,
ymax=1.2,
xmin=-0.1,
xmax=1.2]
\addplot[color=blue,ultra thick] coordinates {
(-0.1,0)
(0,0)
(0,1)
(1/8,1)
(1/8,-1)
(2/8,-1)
(2/8,0)
(1.125,0)
};
\end{axis}
\node [red] at (.85,2.85) {$\times$};
\node [red] at (1.5,2.85) {$\times$};
\node [red] at (2.17,2.85) {$\times$};
\node [red] at (2.85,2.85) {$\times$};
\node [red] at (3.5,2.85) {$\times$};
\node [red] at (4.15,2.85) {$\times$};
\node [red] at (4.8,2.85) {$\times$};
\node [red] at (5.45,2.85) {$\times$};
\end{tikzpicture}
\caption{\small{$ \psi_{2,0}=h_5(x)$}}
\end{figure}
\end{document}

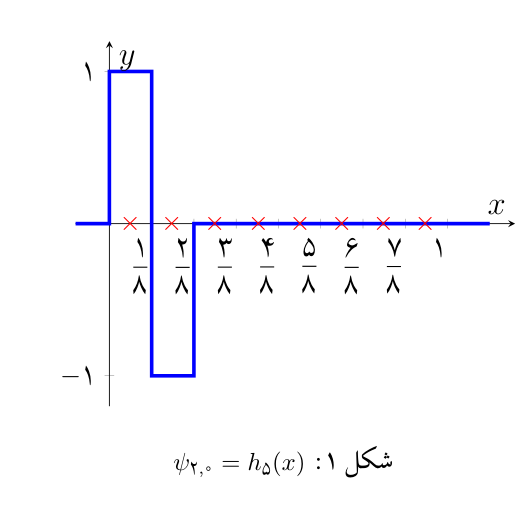

خروجی:
enter image description here

پاسخ داده شده مرداد 23, 1394 توسط مهدی هاشمی (1,122 امتیاز)
انتخاب شده مرداد 23, 1394 توسط امینه ایزی
...
