دستور تغییر سایز شکل های رسم شده

Question

می خوام این شکل ها رو بزرگتر کنم ولی با تکرار جهت ها شکل به هم میخوره.اگه میشه دستور افزایش سایز یکی از شکل ها رو برام ویرایش کنید.

واینکه دستور ایجاد نام تابع در وسط یک پیکان رو چطور باید تغییر بدم تا نام تابع در جایی دیگر از پیکان قرار بگیره.چون اگر دو تابع به صورت ضربدر رسم شود نام دو تابع روی هم قرار می گیرد.

Answer 1

در بسته graphicx ماکروی \scalebox می‌تواند متن درون خود را به اندازه مطلوب بزرگ یا کوچک نماید. لذا این بسته را لود نموده و سپس در متن خود به صورت زیر اصلاحاتی را انجام دهید.

در خصوص سوال دوم برچسب‌ها به طور پیش‌فرض وسط‌چین هستند لکن می‌توانید با دادن اندازه جایگاه آن را روی پیکان تغییر دهید.

\begin{displaymath}
\scalebox{2}{
$\xymatrix{
E \ar[rd]|(.35){\varepsilon} \ar[r]^{u} & C \ar[d]^{\partial} \ar @{->} @< 2pt> [r]^{f} \ar @{ ->} @<-2pt> [r]_{g} & D \ar[dl]^{\partial'}\\
E' \ar[u]^{\gamma} \ar[ur]|(.4){u'} \ar[r]_{\varepsilon'}& P}$}
\end{displaymath}

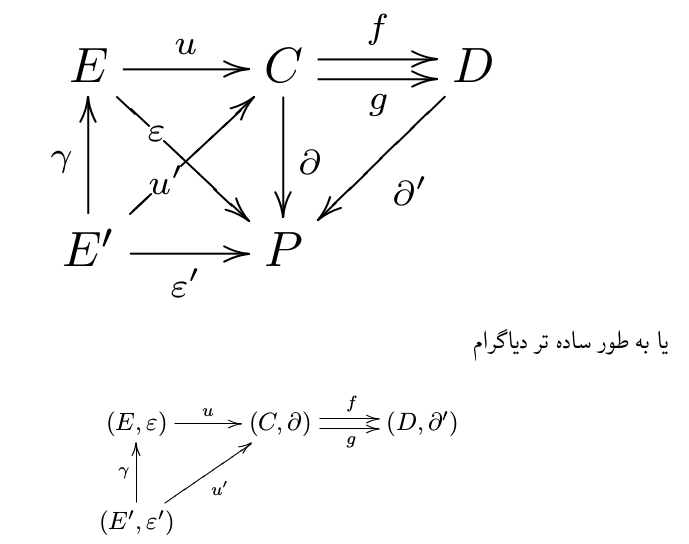

پس از اعمال تغییرات فوق شکل به صورت زیر خواهد بود. با تغییر اندازه پارامتر اول ماکروی \scalebox می‌توانید سایز آن را تغییر دهید. عدد کوچکتر از ۱ به معنای کوچک نمایی است. در نمونه فوق اندازه دو برابر شده است.

Comments

با این دستور حروف داخل شکل هم بزرگ میشن که در تایپ پایان نامه جالب نیست. میشه فقط پیکان ها  بزرگ تر بشه؟

Answer 2

با توجه به کامنتی که در پاسخ قبل قرار دادید باید به صورت زیر عمل کنید.

در حین رسم یک پیکان حتما مفاهیم rdu...‍ را می‌دانید (یک حرکت به سمت راست، پایین، بالا ...؛ برای توضیحات بیشتر می‌توانید به راهنمای بسته xy مراجعه نمایید. )
حال با این توضیحات مثال زیر می‌تواند راهنمای شما در حل مشکلتان باشد. کاربرد rr بمعنای دو حرکت به سمت راست است لکن باید در ماتریس چنین فضایی را نیز تعبیه کرده باشید.
امیدوارم با این توضیحات و مثال‌های زیر بتوانید مشکل خود را حل نمایید:

\xymatrix@1{ A \ar[r]^{x} & B }

\xymatrix@1{ A \ar[rr]^{x} && B }

\xymatrix@1{ A \ar[rrr]^{x} &&& B }

نهایتاً باید به چیزی شبیه زیر برسید لکن بقیه‌اش را خودتان تکمیل کنید:

\xymatrix@1{E \ar[rrr]^{u} \ar[drrr]|(.35){\varepsilon} &&& C \ar[d]\\
E' \ar[rrr]_{\varepsilon'} \ar[u]^{\gamma} \ar[urrr]|(.35){u'}&&& P}

البته اگر می‌خواهید که ارتفاع پیکان‌های عمودی نیز زیاد شود باید راهکاری مشابه را پیش بگیرید.

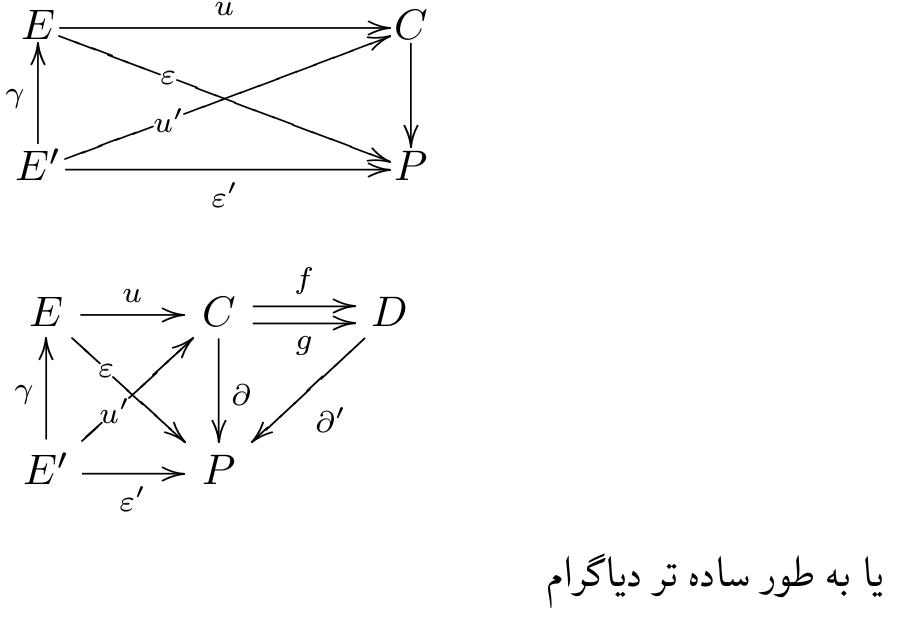

با تصویر اصلی در متن مقایسه کنید:
