رسم ماتریس با استفاده از بستهٔ tikz در کنار چند ماتریس دیگر

Question

با سلام.در فایلی که خدمتتون ارسال شده، می خوام ماترسی رو که با نود رسم کرده‌ام دقیقا هم سطر با بقیهٔ معادله قرار بگیرد اما کمی بالاتر قرار گرفته.(در واقع همه در یک معادله هستند).ممنون میشم راهنماییم کنین.

 ‎\documentclass‎‎{article}‎
‎\usepackage{pgfkeys,diagbox,tikz}‎
‎\usepackage{mathabx,amsmath}‎
‎\usepackage{xepersian}‎
‎\settextfont{Yas}‎
‎\setdigitfont{Yas}‎
‎\begin{document}‎
‎\usetikzlibrary{positioning,decorations.pathreplacing,matrix}‎
‎\usetikzlibrary{mindmap,trees,shadows}‎
‎\usetikzlibrary{patterns}‎
‎‎‎\tikzstyle{state}=[thick,scale=1]‎ ‎‎‎‎
\[‎‎
‎A^{*} O R=‎
\begin{pmatrix}‎
‎0 & 0.4 & 0.8 & 1 \\‎
‎\end{pmatrix} ‎O ‎‎
‎‎‎‎‎‎\begin{tikzpicture}‎
\matrix [matrix of math nodes, left delimiter=( , right delimiter=)]
{
\node {1} ; & \node{1}; & \node{1}; & \node{1}; \\‎
\node {0.8} ; & \node{0.8}; & \node{0.8}; & \node{0.8}; \\‎
\node {0.3} ; & \node{0.3}; & \node{0.7}; & \node{0.7}; \\‎
\node {0.1} ; & \node{0.3}; & \node{0.8}; & \node{1}; \\
};‎
‎\node [state](A)[yshift=14mm,xshift=-12mm] {$100$};‎
‎\node [state](B)[yshift=14mm,xshift=-3mm] {$300$};‎
‎\node [state](C)[yshift=14mm,xshift=4mm] {$500$};‎
‎\node [state](D)[yshift=14mm,xshift=11mm] {$700$};‎
‎\node [state](F)[yshift=8mm,xshift=-22mm] {$0$};‎
‎\node [state](G)[yshift=3mm,xshift=-22mm] {$50$};‎
‎\node [state](H)[yshift=-8mm,xshift=-22mm] {$100$};‎
‎\node [state](I)[yshift=-2mm,xshift=-22mm] {$150$};‎
\end{tikzpicture}‎‎‎‎
‎=‎
‎\begin{pmatrix}‎
‎0.4 & 0.4 &  0.8 & 1 \\‎
‎\end{pmatrix}‎
‎\]‎‎
‎\end{document}

Comments

با سلام.راهنما رو مطالعه کردم و کد رو مجددا در قسمت صورت سوال آوردم.تصویری پیوست کردم که این خروجی فایلی هست که اجرا میشه اما من لازم دارم همه در یک سطر باشند.امیدوارم این دفعه اشتباهی نکرده باشم.

---

از توجه شما ممنونم

---

کدهایتان حاوی کاراکترهای نامرئی هستند که به خاطر استفاده از ویرایشگر غیراستاندارد Texmaker به وجود می‌آید.

Answer 1

با بسته blkarray به راحتی به خواسته خود می‌رسید:

\documentclass{article}
\usepackage{blkarray}
\usepackage{amsmath}
\usepackage{xepersian}
\settextfont{Yas}
\setdigitfont{Yas}

\begin{document}

\[
A^{*} O R =
\renewcommand{\arraystretch}{1.3}
\begin{pmatrix}
0   &   0.4 &   0.8 &   1 \\
\end{pmatrix}
O
\begin{blockarray}{ccccc}
    & 100       &   300 &   500 &   700\\
\begin{block}{r(cccc)}
0   &   1   &   1   &   1   &   1  \\
50  &   0.8 &   0.8 &   0.8 &   0.8  \\
150 &   0.3 &   0.3 &   0.7 &   0.7 \\
100 &   0.1 &   0.3 &   0.8 &   1 \\
\end{block}
\end{blockarray}
=
\begin{pmatrix}
0.4 &   0.4 &   0.8 &   1 \\
\end{pmatrix}
 \]
\end{document}

Answer 2

با سلام
به نظر من روشی که شما استفاده کرده‌اید مناسب نیست. برای به دست آوردن پاسخ مناسب کد زیر را به شما پیشنهاد می‌کنم.

\documentclass{article}
\usepackage{amsmath}
\usepackage{xepersian}
\settextfont{XB Yas}
\setdigitfont{XB Yas}
\begin{document}
\begin{equation}
\nonomber
{A^*}OA = (\begin{array}{*{20}{c}}
0&{0.4}&{0.8}&1
\end{array})O\begin{array}{*{20}{c}}
{}\\
1\\
{50}\\
{150}\\
{100}
\end{array}\begin{array}{*{20}{c}}
{\begin{array}{*{20}{c}}
{100}&{300}&{500}&{700}
\end{array}}\\
{\left( {\begin{array}{*{20}{c}}
1&1&1&1\\
{0.8}&{0.8}&{0.8}&{0.8}\\
{0.3}&{0.3}&{0.7}&{0.7}\\
{0.1}&{0.3}&{0.8}&1
\end{array}} \right)}
\end{array} = (\begin{array}{*{20}{c}}
0&{0.4}&{0.8}&1
\end{array})
\end{equation}
\end{document}

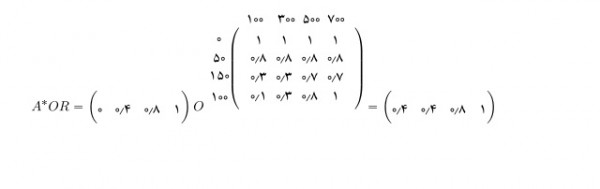

خروجی به صورت زیر است.

البته اجرای این کد کمی طول می کشه که فکر کنم به دلیل استفاده از چند محیط array در داخل هم هست.
