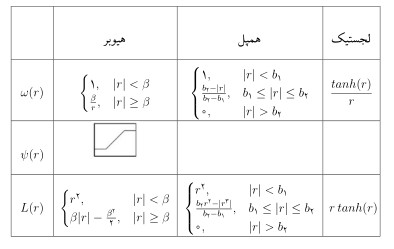

با سلام چطوری میشه شبیه تصویری ضمیمه شده سطر سوم تصاویری را در جای مناسب و مرکز در باکس‌های جدول اضافه کرد یعنی هر کدام از اون تصاویر سطر سوم را در ستون‌های دوم تا چارم به عنوان تصویری فراخوانی کرد و دقیقا شکل مناسبی باشه خودم اینکارو کردم ولی عکس جای مناسبی ندارد...

ممنون میشم سوال ویرایش شده رو کمک کنید
توسط (40 امتیاز)

2 پاسخ

+3 رای

بهترین پاسخ

پیش از پاسخ به پرسش گفتن چند نکته لازمه.

  • لطفا همیشه در پرسش خودتون فایل کمینه قرار دهید.
  • دستوری به نام \LTR وجود ندارد. LTR یک محیط است نه یک دستور.
  • برای قرار گرفتن ستون‌های جدول از چپ به راست کافیه از دستور \setLTRtable استفاده کنید.

برای قرار گرفتن تصویر بصورت مناسب کافیه یک دستور بسیار ابتدایی و ساده همانند

\newcommand*{\insertgraphics}[2][]{%
  \setbox\z@\hbox{%
    \includegraphics[#1]{#2}%
  }%
  \parbox[c][\dimexpr\ht\z@+10pt\relax]{\wd\z@}{\usebox\z@}%
}

تعریف کنید. مقدار c در دستور \parbox مکان عمودی کادر رو نسبت به کادرهای اطراف مشخص می‌کنه که وسط‌چین هست (در واقع اگر داریم در مورد پائینترین سطح تک صحبت می‌کنیم این معادل دستور بدوی \vcenter هستش). بنابراین کاری که ما انجام می‌دیم اینه که یک دستور درج تصویر (\insertgraphics) جدید با استفاده از دستور \includegraphics بسته graphicx تعریف می‌کنیم و دستور \includegraphic را داخل یک \vcenter قرار می‌دهیم که پهناش، پهنای تصویر هستش و ارتفاعش، ارتفاع تصویر به اضافه 10pt هستش. چرا این 10pt لازمه؟ در صورت نبودن این 10pt تصویر از بالا و پائین به خط جدول می‌چسبه بنابراین من این 10pt رو اضافه کردم تا مقداری فاصله از بالا و پاسین تصویر تا خط‌ها وجود داشته باشه. روشنه که هیچ چیز خاصی در مورد این 10pt وجود نداره و شما می‌تونید اون رو به هر مقداری دیگری تغییر بدهید.

\documentclass{article}
\usepackage{amsmath}
\usepackage{array}
\usepackage{graphicx}
\usepackage{xepersian}
\settextfont{Yas}
\setlength{\textwidth}{356pt}
\makeatletter
\newcommand*{\insertgraphics}[2][]{%
  \setbox\z@\hbox{%
    \includegraphics[#1]{#2}%
  }%
  \parbox[c][\dimexpr\ht\z@+10pt\relax]{\wd\z@}{\usebox\z@}%
}
\makeatother
\begin{document}
\begin{table}[ht] \label{T12}
\renewcommand{\arraystretch}{3.5}
\newcolumntype{P}[1]{>{\centering\arraybackslash}p{#1}}
\setLTRtable
\centering
\begin{tabular}{|P{1cm}|P{3.75cm}|P{4.5cm}|P{1.5cm}|}
\hline
 &  هیوبر  &   همپل  &   لجستیک  \\
\hline
$ \omega (r) $ & $ \begin{cases}
 1 , & | r | < \beta  \\
 \frac{\beta}{r}, & | r | \geq \beta
 \end{cases} $ & $ \begin{cases}
 1, & | r | < b_1 \\
 \frac{b_2 - | r|}{b_2 - b_1}, & b_1 \leq | r | \leq b_2 \\
 0 , & | r | > b_2
 \end{cases} $ & $ \dfrac{tanh(r)}{r} $ \\
 \hline
 $ \psi (r) $ &
\insertgraphics[scale=0.2]{xepersian-logo}
 & $  $ & $  $ \\
 \hline
 $ L(r)  $ & $ \begin{cases}
 r^2, & | r | < \beta \\
 \beta | r | - \frac{\beta^2}{2}, & | r | \geq \beta
 \end{cases} $
 & $ \begin{cases}
 r^2, & | r | < b_1 \\
 \frac{b_2 r^2- | r^3|}{b_2 - b_1}, & b_1 \leq | r | \leq b_2 \\
 0 , & | r | > b_2
 \end{cases} $  & $ r~ tanh(r) $ \\
 \hline
\end{tabular}
\end{table}
\end{document}

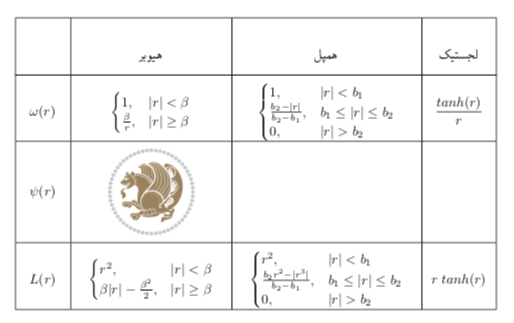

enter image description here

همونطور که می‌بینید برای انجام یک کار بسیار ساده شما باید تک رو در سطح پائین بدونید و بدونید که چجوری تک در سطح پائین کار می‌کنه. در این مورد خاص، حتی با اینکه دارید از فرمت لاتک استفاده می‌کنید دونستن اینکه تک چجوری کادرها رو می‌چینه مهم هستش. بنابراین از همین امروز یک نسخه از TeXbook رو تهیه کنید و شروع به خوندنش کنید.

با سلام و سپاس فراوان خدمت شما استاد گرامی برای پاسخگویتون
فقط نمیدونم در مورد \setLTRtable قبلا هم امتحان کرده بودم برای چپ به راست شدن جدول‌ها ولی جواب نداد ب همین خاطر از |LTR \ استفاده کردم
توسط (40 امتیاز)
در مورد پیشنهادتون هم ممنون در اولین فرصت حتما شروع به یادگیری اصولی تک خواهم کرد واقعیت امر اینه تا الان بیشتر از تجربه گرفتن و یادگیرهای مقطعی پیش اومدم
توسط (40 امتیاز)
اگر دستوری درست کار نمی‌کنه به احتمال خیلی زیاد باگ بسته است و باید گزارش بشه. لطفا از خودتون دستور اختراع نکنید.
توسط (25.0k امتیاز)
0 رای

با استفاده از risebox کمی تصویر را جا به جا کردم. چون تصویر شما را نداشتم، تصویری از خودم جایگزین کردم شما با توجه به تصویری که دارید اعداد را تنظیم کنید

\documentclass[twoside, a4paper, 12pt]{report}
\usepackage{xcolor, amsthm,amssymb,amsmath,moresize,bigints, float}
%\usepackage{subfigure}
\usepackage{subfig}
\usepackage{tikz}
\usepackage{pgfplots}
\usepackage{verbatim}
\usepackage{multirow}
\usepackage{array}
\usepackage{pdfpages}
\usepackage{ptext}
\usepackage{multicol}
\usepackage{titlesec}

%%%%%%%%%%%%%%%%%%%%%%%
\usepackage{xepersian}
\settextfont[Scale=1]{XB Zar}

\begin{document}
\begin{table}[ht] \label{T12}
\renewcommand{\arraystretch}{3.5}
  \newcolumntype{P}[1]{>{\centering\arraybackslash}p{#1}}
  \begin{center}
 \caption{توابع وزن
 $ \omega (r) = \dfrac{\psi(r)}{r} $
 و زیان
 $ L(r) $
 برای وزن‌های هیوبر، همپل و لجستیک}
\LTR
\begin{tabular}{|P{1cm}|P{3.75cm}|P{4.5cm}|P{1.5cm}|}
\hline
 $   $ & $ \text{هیوبر} $ &  $ \text{همپل} $ &  $ \text{لجستیک} $ \\
\hline
$ \omega (r) $ & $ \begin{cases}
 1 , & | r | < \beta  \\
 \frac{\beta}{r}, & | r | \geq \beta
 \end{cases} $ & $ \begin{cases}
 1, & | r | < b_1 \\
 \frac{b_2 - | r|}{b_2 - b_1}, & b_1 \leq | r | \leq b_2 \\
 0 , & | r | > b_2
 \end{cases} $ & $ \dfrac{tanh(r)}{r} $ \\
 \hline
 $ \psi (r) $ &
\raisebox{-0.2\height}{\includegraphics[scale=.1]{yy.jpg}}
 & \raisebox{-0.2\height}{\includegraphics[scale=.1]{yy.jpg}} &
 \raisebox{-0.2\height}{\includegraphics[scale=.1]{yy.jpg}} \\
 \hline
 $ L(r)  $ & $ \begin{cases}
 r^2, & | r | < \beta \\
 \beta | r | - \frac{\beta^2}{2}, & | r | \geq \beta
 \end{cases} $
 & $ \begin{cases}
 r^2, & | r | < b_1 \\
 \frac{b_2 r^2- | r^3|}{b_2 - b_1}, & b_1 \leq | r | \leq b_2 \\
 0 , & | r | > b_2
 \end{cases} $  & $ r~ tanh(r) $ \\
 \hline
\end{tabular}
\end{center}
\end{table}
\end{document}

خروجی:

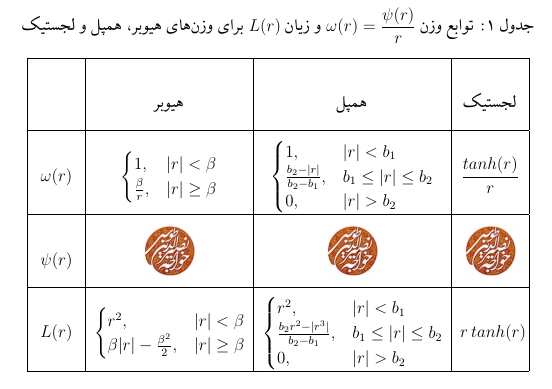

enter image description here
پیروز باشید.
