مشکل با شکل با فرمت eps: عدم قرار گرفتن در مرکز

+1 رای
1,227 بازدید

با عرض سلام
قبلا برای وارد کردن نمودارهای متلب اونها رو با پسوند jpg یا png سیو میکردم و در لاتک فراخوانی میکردم. بعدا فهمیدم اگر نمودارها با پسوند eps اکسپورت بشه، خروجی لاتک با کیفیت تره و نوشته های توی شکل هم به صورت text هست ولی مشکلی که دارم اینه که شکل رو دقیقا وسط نمیندازه و بعضی وقت ها روی فایل متن خط قبل از شکل یا header صفحه میفته. ممنون میشم راهنمایی کنید چجوری مشکلشو حل کنم. تو فایل نمونه پیوست یک فایل jpg و یک فایل eps آوردم تا تفاوتش ببینید.
یک سوال دیگه تو فایل نمونه چرا کپشن ها درست نمیخوره، من این فیالو از یک فایل بزرگتر در آوردم. لطفا راهنمایی کنید چیکار کنم تا فایل نمونه هم درست بشه از نظر کپشن
ببخشید اگر سوالم پیش پا افتاده است. کمی تازه کارم تو لاتک

فایل‌های پیوست
سوال شده بهمن 9, 1397 توسط حسین (16 امتیاز)
ویرایش شده بهمن 10, 1397 توسط وحید دامن‌افشان
سلام. خوش اومدین
من بررسی کردم، مشکل از فایل eps هست. یک بار دیگه export کنین و در فایل تون بذارین ببینین درست میشه.
ضمنا بیزحمت فایل ارسال می‌کنین تا حد امکان کمینه باشه. ده‌ها خط کد اضافه در فایل شما هست. ممنون برای همکاری
هر پرسش باید در یک پرسشی جدا پرسیده بشه. ما هم مجاز به پاسخ به پاسخ به بیش از یک پرسش نیستیم.
سپاس
طبق قوانین سایت، در هر پرسش فقط و فقط یه سوال باید مطرح بشه.
ممنون می‌شم از این به بعد رعایت کنین تا نظم سایت بهم نخوره.
سلام
ببخشید سؤال اولم بود
دیگه تکرار نمیشه

1 پاسخ

+1 رای

بهترین پاسخ

سلام
به پارسی‌لاتک خوش‌آمدید.


در دو بخش به مشکلات فایل ارسالی شما پاسخ می‌دهم.
تصویرها در فایل شما از دو نوع متفاوت هستند. نمونه‌ی اول تصاویر با پسوند .eps می‌باشند که فضای سفید زیادی در اطراف آنها در بالا و پایین و راست و چپ وجود دارد. نوع دوم عکس‌هایی با پسوند .jpg می‌باشند که برش داده‌ شده‌اند و فضای سفید اطراف آن تقریباً حذف شده است. به همین دلیل در تنظیم آنها در وسط مشابه نمی‌باشند و این مشکل را به وجود می‌آورد. همچنین فضای سفید واقع در بالای تصاویر با پسوند .eps، باعث هم‌پوشانی قسمتی از متن شده است.
برای رفع این مشکل پیشنهاد من استفاده از آپشن trim از بسته‌ی graphicx به صورت زیر است:

trim=0mm 0mm 0mm 0mm

که در آن از چپ به راست برش‌هایی برای حذف فضای سفید حول تصویر (در جهت خلاف عقربه‌هاست; چپ-پایین-راست و بالا) می‌باشند.
راه‌های دیگری برای افزودن فضای قبل از محیط figure وجود داشت که با توجه به به اینکه نمونه‌های دیگری از تصاویر نیز در فایل شما وجود دارد از گفتن آن پرهیز کرده‌ام.
با حذف دو بسته‌ی

\usepackage[USenglish]{babel}
\usepackage[utf8]{inputenc}

مشکل کپشن شما نیز برطرف می‌گردد.
استفاده از بسته‌یepstopdf برای تبدیل eps به pdf و همچنین ساختار زیر برای بازسازی فایلهای پی‌دی‌اف برای زمانی که فایلهای eps شما از نوع جدید باشند در این نوع اسناد لازم است:

\usepackage{epstopdf}
\epstopdfsetup{update}

بسته‌ی subcaption را نیز به قبل از بسته‌ی زی‌پرشین منتقل کرده‌ام.
کدهای شما به صورت زیر است (البته با تعداد زیادی بسته و دستوراتی که برای این سوال نیاز نیستند):


\documentclass[12pt,oneside,fleqn,a4paper]{book}%
\usepackage{pdfpages}
\usepackage{graphicx}
\usepackage{float}
\usepackage{anyfontsize}
\usepackage{tikz,pgfplots}
\usepackage{adjustbox}
\usepackage{array, makecell}
\newcolumntype{L}[1]{>{\raggedright\justifying\let\newline\\\arraybackslash\hspace{0pt}}m{#1}}
\newcolumntype{C}[1]{>{\centering\let\newline\\\arraybackslash\hspace{0pt}}m{#1}}
\newcolumntype{R}[1]{>{\raggedleft\justifying\let\newline\\\arraybackslash\hspace{0pt}}m{#1}}
%\usepackage[USenglish]{babel}  % Formatting  % Language setting
\usepackage{caption}            % Formatting  % Typesetting
\usepackage{centernot}          % Math symbol % This package
\usepackage{color}  %N01        % Formatting  % allows to mark
\usepackage{enumerate}  %N01    % Formatting  % This package
\usepackage[inline]{enumitem}           % Formatting  % This
\setlist[itemize,1]{label={\fontfamily{cmr}\fontencoding{T1}\selectfont\textbullet}}
\usepackage[a]{esvect}
\usepackage{fancyhdr}
\usepackage[hang,flushmargin,bottom]{footmisc}
%\usepackage[utf8]{inputenc}    % Font        % To specify an input
\usepackage[american]{isodate}  % Annotation  % Provides various
\usepackage{pgf}                % Graphics    % See
\usepackage{ragged2e}           % Formatting  % This package
\usepackage{setspace}           % Formatting  % To change line
\usepackage{soul}               % Formatting  % Text
\usepackage[idxcommands]{splitidx}  % Indexing   %  Allows index
\usepackage{stmaryrd}           % ?           % \varoplus
\usepackage{textcomp}           % Font        % PSNFSS collection
\usepackage{titlesec}           % Formatting  % This package is
\usepackage{tikz}               % Graphics    % See
\usepackage{times}              % Font        % ?
\usepackage[nottoc]{tocbibind}  % Formatting  % Enables the
\usepackage[normalem]{ulem}     % Formatting  % Provides undeline
\usepackage{upgreek}            % Font        % Upright Greek
\usepackage{url}                % Formatting  % Allows text to be
\usepackage{vmargin}
 \usepackage{zref-perpage}
\usepackage[pdfborder={0 0 0},xetex]{hyperref}  % Formatting  %
\usepackage[open, openlevel=1]{bookmark}
\usepackage{subcaption}
\usepackage[all]{hypcap}        % Formatting  % For links to
\def\PRDay                      {30}        % Values: 1, 2, 3,
\def\PRMonth                    {10}        % Values: 1, 2, 3,
\def\PRYear                     {1393}  % Values: 1390, 1391,
\def\LTDay                      {28}    % Values: 1, 2, 3, ..., 31
\def\LTMonth                    {1}     % Values: 1, 2, 3, ..., 12
\def\LTYear                     {2015}  % Values: 2000, 2001,

\usepackage{epstopdf}
\epstopdfsetup{update}
\usepackage{xepersian}      % Persian language support
\interfootnotelinepenalty=10000
\newcommand{\PDFStartPage}{1}

\definecolor{red}{rgb}{1,0,0}
\definecolor{green}{rgb}{0,1,0}
\definecolor{blue}{rgb}{0,0,1}
\definecolor{yellow}{rgb}{1,1,0}
\definecolor{orange}{rgb}{1,0.647,0}
\definecolor{gold}{rgb}{1,0.843,0}
\definecolor{purple}{rgb}{0.627,0.125,0.941}
\definecolor{gray}{gray}{0.745}
\definecolor{brown}{rgb}{0.647,0.165,0.165}
\definecolor{navy}{rgb}{0,0,0.502}
\definecolor{pink}{rgb}{1,0.753,0.796}
\definecolor{seagreen}{rgb}{0.18,0.545,0.341}
\definecolor{turquoise}{rgb}{0.251,0.878,0.816}
\definecolor{violet}{rgb}{0.933,0.51,0.933}
\definecolor{darkblue}{rgb}{0,0,0.545}
\definecolor{darkcyan}{rgb}{0,0.545,0.545}
\definecolor{darkgray}{gray}{0.663}
\definecolor{darkgreen}{rgb}{0,0.392,0}
\definecolor{darkmagenta}{rgb}{0.545,0,0.545}
\definecolor{darkorange}{rgb}{1,0.549,0}
\definecolor{darkred}{rgb}{0.545,0,0}
\definecolor{lightblue}{rgb}{0.678,0.847,0.902}
\definecolor{lightcyan}{rgb}{0.878,1,1}
\definecolor{lightgray}{gray}{0.827}
\definecolor{lightgreen}{rgb}{0.565,0.933,0.565}
\definecolor{lightyellow}{rgb}{1,1,0.878}
\definecolor{black}{gray}{0}
\definecolor{white}{gray}{1}
\graphicspath{{./AVI/}{./AVI/}}
\setlength{\hoffset         }{-1in}
\setlength{\voffset         }{-1in}
\setlength{\oddsidemargin   }{15mm}
\setlength{\evensidemargin  }{15mm}
\setlength{\topmargin       }{40mm}
\setlength{\headheight      }{26mm}
\setlength{\headsep         }{6mm}
\setlength{\textheight      }{240mm}
\setlength{\textwidth       }{167mm}
\setlength{\marginparsep    }{1mm}
\setlength{\marginparwidth  }{10mm}
\setlength{\footskip        }{12mm}
\setlength{\marginparpush   }{2mm}
\newlength{\TemporaryVariable}
\setlength{\TemporaryVariable}{1pt}
\linespread{1.8}                    % Use 1.3 for 1.5 times line
\newcommand{\NI}{\noindent}
\captionsetup[figure]{labelfont={rm, small, bf}
    ,position=bottom
    ,skip=-2mm
    ,textfont={rm, small}
    ,justification=justified
    ,indention=10mm
    ,width=0.85\textwidth
}
\setlength{\abovecaptionskip}{0mm}      % Upper the distace of
\newlength{\FigUnitLength}
\setlength{\FigUnitLength}{1mm}
\newlength{\FigFBoxSep}
\setlength{\FigFBoxSep}{0pt}
\newlength{\FigFBoxRule}
\setlength{\FigFBoxRule}{0.25mm}
\settextfont[Scale=1.3]{XB Niloofar}
\setlatintextfont[Scale=1] {Times New Roman}
\setdigitfont[Scale=1.3] {Times New Roman}
\renewcommand{\thefigure}{\arabic{chapter}\lr{-}\arabic{figure}}
\newcommand{\nf}{\char\value{226}\char\value{128}\char\value{140}}

\begin{document}
متن قبل از شکل اول
\begin{figure}[H]
\begin{center}
\setlength{\unitlength}{\FigUnitLength}
\setlength\fboxsep{\FigFBoxSep}
\setlength\fboxrule{\FigFBoxRule}
\includegraphics[trim=8mm 2mm -40mm -10mm,clip,width=0.7\textwidth]{Fig/01_06.eps}
\end{center}
\caption[فشار تماسی بین شفت و تایر در شبیه‌سازی 1]
        {فشار تماسی بین شفت و تایر در شبیه‌سازی 1}
\label{1}
\end{figure}
متن قبل از شکل دوم
\begin{figure}[H]
\begin{center}
\setlength{\unitlength}{\FigUnitLength}
\setlength\fboxsep{\FigFBoxSep}
\setlength\fboxrule{\FigFBoxRule}
\includegraphics[width=0.5\textwidth]{Fig/01_06}
\end{center}
\caption[فشار تماسی بین شفت و تایر در شبیه‌سازی 1]
    {فشار تماسی بین شفت و تایر در شبیه‌سازی 1}
\label{2}
\end{figure}

\end{document}

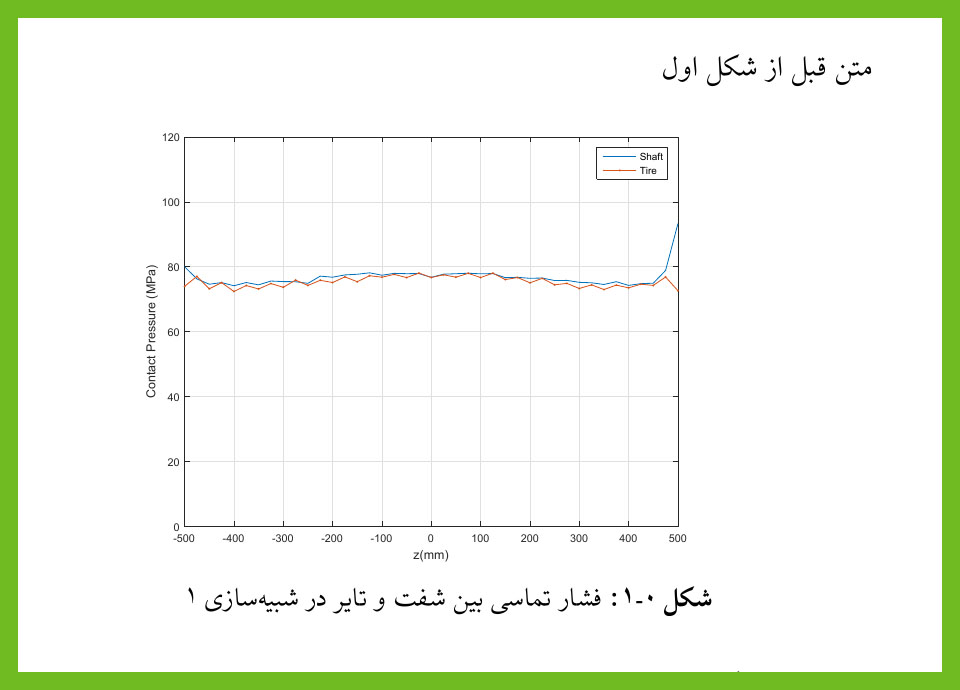

خروجی زیر را با نسخه‌های اولیه‌ی تکلایو 2018 دارید:


enter image description here


موفق باشید.

پاسخ داده شده بهمن 10, 1397 توسط شاپور مددپور (8,647 امتیاز)
انتخاب شده بهمن 10, 1397 توسط حسین
از لطف شما سپاسگزارم. بسیار عالی بود
فکر نکنم این فایل eps ایشون با trim درست بشه. فقط بالاتر و پایینتر میاردش. (بالاتر میره، بیشتر میافته روی متن. پایینتر میره، فاصله نامتعارف با متن ایجاد میشه و غیراصولی) و این طوری نیست که از عکسه قسمتی شو ببره. یک بررسی کنین ببینین برای شما هم نمیشه؟
لطفا به یک سوال کاربر که در عنوان سوال هست پاسخ بدین. ممنون برای همکاری
آقای مددپور لطفاً از این به بعد فقط و فقط به سوال اول جواب بدین؛ هر چند پرسش‌کننده هم طبق قوانین سایت فقط باید یه سوال توی پرسش مطرح می‌کردن.
@دامن افشان عزیز
به دیده‌ی منت.
دلیل پاسخ دادن من این بود که هر دوتاش مربوط به نوع فراخوانی تصویرش بود. بدون رفع خطای کپشن همون عکس نمی‌تونستم از صحت دستوراتم مطمین بشم. در واقع اگر اون دو بسته رو حذف نمی‌کردم خروجی درست نداشتم.
ممنونم  از توجه شما
هادی عزیز
ممنون از مشارکت شما. مشکلم با پیشنهاد آقای مددپور حل شد.
خدا رو شکر. من که نتونستم استفاده کنم و trim مثبت یا منفی رو در پیام بالاتر گفتم چه مشکلی باهاش داریم و برای این کار نیست.
...
