رسم یک شکل متشکل از چندین آرایه و فلش‌هایی روی آرایه‌ها در نقاط مشخص

Question

سلام،

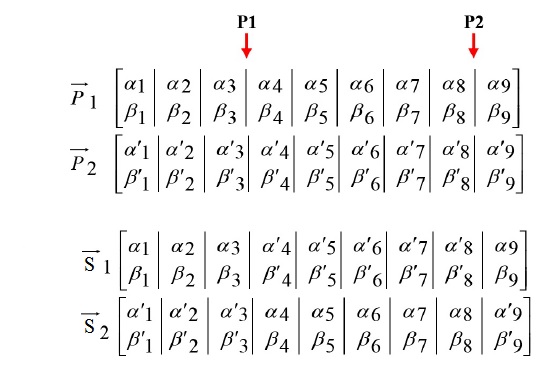

بنده به دنبال رسم شکلی مانند فایل پیوست شده هستم که متشکل از چندین آرایه، دو فلش رو به پائین در قمست بالای دو جداکننده مشخص از آرایه اول بهمراه متنی در بالای هر فلش است. آرایه‌ها رو با استفاده از محیط‌های align و array تونستم طوری درست کنم که دقیقا به شکلی که میخوام زیر هم قرار بگیرن، اما مشکل قرار دادن اون دو فلش در جای مشخص شده و متن روی فلش‌هاست. تو جستجویی هم که انجام دادم، برخی جاها گفته شد بود که از پکیج tikz میشه استفاده کرد اما من جایی ندیدم فلشی رو به این شکل روی آرایه قرار داده باشند. کدی که برای درست کردن آرایه‌ها استفاده کردم به صورت زیر هست. ممنون میشم راهنمایی بفرمائید.

    \begin{align}
	\overrightarrow{P}_{1} \
	&\left[
	\begin{array}{c|c|c|c|c|c|c|c|c}
	\alpha_1 & \alpha_2 & \alpha_3 & \alpha_4 & \alpha_5 & \alpha_6 & \alpha_7 & \alpha_8 & \alpha_9 \\
	\beta_1 & \beta_2 & \beta_3 & \beta_4 & \beta_5 & \beta_6 & \beta_7 & \beta_8 & \beta_9 \\
	\end{array}
	\right] \\
	\overrightarrow{P}_{2} \
	&\left[
	\begin{array}{c|c|c|c|c|c|c|c|c}
	\alpha^\prime_1 & \alpha^\prime_2 & \alpha^\prime_3 & \alpha^\prime_4 & \alpha^\prime_5 & \alpha^\prime_6 & \alpha^\prime_7 & \alpha^\prime_8 & \alpha^\prime_9 \\
	\beta^\prime_1 & \beta^\prime_2 & \beta^\prime_3 & \beta^\prime_4 & \beta^\prime_5 & \beta^\prime_6 & \beta^\prime_7 & \beta^\prime_8 & \beta^\prime_9 \\
	\end{array}
	\right] \\
	\\
	\overrightarrow{S}_{1} \
	&\left[
	\begin{array}{c|c|c|c|c|c|c|c|c}
	\alpha_1 & \alpha_2 & \alpha_3 & \alpha^\prime_4 & \alpha^\prime_5 & \alpha^\prime_6 & \alpha^\prime_7 & \alpha^\prime_8 & \alpha_9 \\
	\beta_1 & \beta_2 & \beta_3 & \beta^\prime_4 & \beta^\prime_5 & \beta^\prime_6 & \beta^\prime_7 & \beta^\prime_8 & \beta_9 \\
	\end{array}
	\right] \\
	\overrightarrow{S}_{2} \
	&\left[
	\begin{array}{c|c|c|c|c|c|c|c|c}
	\alpha^\prime_1 & \alpha^\prime_2 & \alpha^\prime_3 & \alpha_4 & \alpha_5 & \alpha_6 & \alpha_7 & \alpha_8 & \alpha^\prime_9 \\
	\beta^\prime_1 & \beta^\prime_2 & \beta^\prime_3 & \beta_4 & \beta_5 & \beta_6 & \beta_7 & \beta_8 & \beta^\prime_9 \\
	\end{array}
	\right]
\end{align}

Answer 1

سلام

---

بنا به قوانین سایت، شما باید یک فایل کمینه ایجاد کنید تا از بسته‌های به‌کار رفته در سند شما مطلع شویم. کدهایی که شما قرار داده‌اید کافی نیست. لذا خواهش می‌کنم قوانین سایت را مطالعه بفرمایید.

---

من فرض را براین گذاشتم که در سند شما بسته‌های زیر به‌کار رفته باشد:

---

\documentclass[a4paper,12pt]{book}
\usepackage{tikz,textcomp}
\usetikzlibrary{positioning, shapes}
\usepackage{mathtools}
\begin{document}
\begin{align}
&\mspace{102mu}\mbox{\bf P1}
\mspace{142mu}\mbox{\bf P2}
&\nonumber\\[-.3cm]
&\mspace{101.5mu}\tikz[baseline=-.6ex]{
\node[red]{\bf \textdownarrow};}
\mspace{145mu}\tikz[baseline=-.6ex]{
\node[red]{\bf\textdownarrow};}
&\nonumber\\[-.2cm]
\overrightarrow{P}_{1} \
&\left[
\begin{array}{c|c|c|c|c|c|c|c|c}
\alpha_1 & \alpha_2 & \alpha_3 & \alpha_4 & \alpha_5 & \alpha_6 & \alpha_7 & \alpha_8 & \alpha_9 \\
\beta_1 & \beta_2 & \beta_3 & \beta_4 & \beta_5 & \beta_6 & \beta_7 & \beta_8 & \beta_9 \\
\end{array}
\right] \\
\overrightarrow{P}_{2} \
&\left[
\begin{array}{c|c|c|c|c|c|c|c|c}
\alpha^\prime_1 & \alpha^\prime_2 & \alpha^\prime_3 & \alpha^\prime_4 & \alpha^\prime_5 & \alpha^\prime_6 & \alpha^\prime_7 & \alpha^\prime_8 & \alpha^\prime_9 \\
\beta^\prime_1 & \beta^\prime_2 & \beta^\prime_3 & \beta^\prime_4 & \beta^\prime_5 & \beta^\prime_6 & \beta^\prime_7 & \beta^\prime_8 & \beta^\prime_9 \\
\end{array}
\right] \\
\\
\overrightarrow{S}_{1} \
&\left[
\begin{array}{c|c|c|c|c|c|c|c|c}
\alpha_1 & \alpha_2 & \alpha_3 & \alpha^\prime_4 & \alpha^\prime_5 & \alpha^\prime_6 & \alpha^\prime_7 & \alpha^\prime_8 & \alpha_9 \\
\beta_1 & \beta_2 & \beta_3 & \beta^\prime_4 & \beta^\prime_5 & \beta^\prime_6 & \beta^\prime_7 & \beta^\prime_8 & \beta_9 \\
\end{array}
\right] \\
\overrightarrow{S}_{2} \
&\left[
\begin{array}{c|c|c|c|c|c|c|c|c}
\alpha^\prime_1 & \alpha^\prime_2 & \alpha^\prime_3 & \alpha_4 & \alpha_5 & \alpha_6 & \alpha_7 & \alpha_8 & \alpha^\prime_9 \\
\beta^\prime_1 & \beta^\prime_2 & \beta^\prime_3 & \beta_4 & \beta_5 & \beta_6 & \beta_7 & \beta_8 & \beta^\prime_9 \\
\end{array}
\right]
\end{align}
\end{document}

---

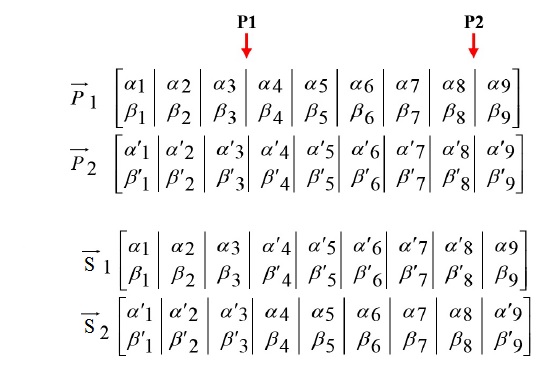

خروجی شما هم با نسخه‌های اولیه‌ی تکلایو 2018 مطابق زیر است:

---

---

موفق باشید.

Comments

ممنون از پاسخ شما. بابت فایل کمینه ناقص هم عذر میخوام، چون در جریان نبودم که باید یه فایل قابل اجرای لاتک رو ضمیمه کنم و تصورم بر این بود که تنها بخشی که مشکل دارم رو باید ضمیمه کنم. به هر حال ممنون از راهنمایی شما.

نظر داد 3 آذر 1397

توسط MohammadAmiri (5 امتیاز)

---

درود بر شما. موفق باشید.

نظر داد 3 آذر 1397

توسط محمد حسین (8.7k امتیاز)
