نحوه نوشتن متن کنار فلوچارت و کشیدن آکولاد در یک سمت آن

+2 رای
1,456 بازدید

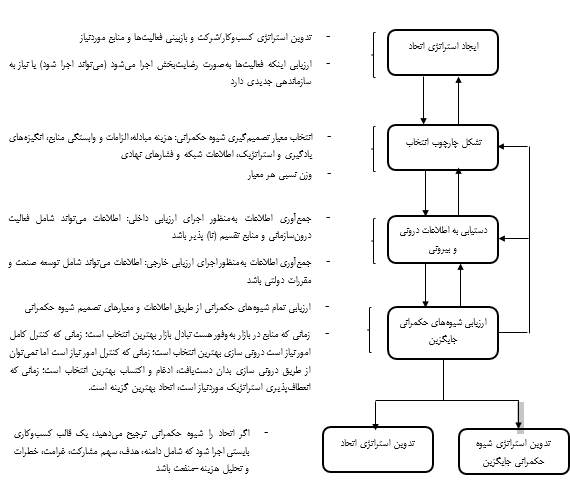

سلام. برای کشیدن آکولاد کنار فلوچارت و همچنین گذاشتن متن در یک سمت از چه دستوری میشه استفاده کرد؟ تلاش کردم اما به نتیجه نرسیدم ممنون میشم راهنمایی کنیدenter image description here

فایل‌های پیوست
سوال شده آذر 16, 1397 توسط زهرا.1368 (34 امتیاز)

1 پاسخ

+5 رای

بهترین پاسخ

سلام


این‌گونه محیط‌ها کارهای ترکیبی هستند. پیشنهاد من استفاده از مینی‌پیج برای تقسیم صفحه است.
برای رسم فلوچارت شما از بسته‌ی زیر علاوه بر بسته‌های شما بهره گرفته‌ام:

\usepackage{tikz-cd}

از کتاب‌خانه‌های زیر نیز در این‌کار بهره گرفته‌ام:

\usetikzlibrary{shapes,arrows,positioning}

از بسته‌ی زیر و امکانات آن برای تنظیم آیتم‌ها در محیط آیتمایز استفاده کرده‌ام:

\usepackage{enumitem}

برخی از بسته‌ها نیز در این درس نیازی نبودند که آنها را حذف کرده‌ام.
از امکانات جعبه‌ی \parbox نیز برای تنظیم متن با پهنای دلخواه و به فرم زیر بهره گرفته‌ام:

\parbox[position]{width}{text}

توجه کنید که فواصل و رنگ‌ها قابل تغییرند و می‌توانید آنها را به دلخواه خود تنظیم کنید.

کد‌های شما به صورت زیر هستند:


\documentclass{book}
\usepackage[a4paper,twoside,top=30mm,bottom=30mm,left=25mm,right=35mm]{geometry}
\usepackage{tikz}
\usepackage{enumitem}
\usetikzlibrary{shapes,arrows,positioning}
\usepackage{tikz-cd}
\usepackage[logo=on]{xepersian}
\settextfont[Scale=1]{XB Zar}
\setdigitfont[Scale=1]{PGaramond}
\setlatintextfont[Scale=1]{Times New Roman}
\tikzset{
shift left/.style ={commutative diagrams/shift left={#1}},
shift right/.style={commutative diagrams/shift right={#1}}
}
\begin{document}
\pagestyle{empty}
\tikzstyle{block} = [rectangle, draw, fill=green!10,
text width=10em, text centered, rounded corners,  node distance=1.8cm, minimum height=1.8cm]
\tikzstyle{line} = [draw, -latex']

\null\vfill
\begin{minipage}[t]{.45\textwidth}
\begin{center}
\begin{tikzpicture}[node distance = 1cm, auto]
\node [block] (A) {
\rl{ایجاد استراتژی اتحاد}};
\node [block, below of=A,yshift=-1cm] (B) {\rl{تشکیل چارچوب اتنخاب
}};
\node [left of=A,xshift=-1.2cm,yshift=0cm] (pp) {$\left\lbrace\parbox[c][2cm][c]{1cm}{}\right. $};
\node [block, below of=B,yshift=-1cm] (C) {\rl{دست‌یابی به اطلاعات درونی و بیرونی}};
\node [left of=C,xshift=-1.2cm,yshift=0cm] (OO) {$\left\lbrace\parbox[c][2cm][c]{1cm}{}\right. $};
\node [left of=B,xshift=-1.2cm,yshift=0cm] (II) {$\left\lbrace\parbox[c][2cm][c]{1cm}{}\right. $};
\node [block, below of=C,yshift=-1cm] (E) {\rl{ارزیابی شیوه‌های حکمرانی جایگزین}};
\node [left of=E,xshift=-1.2cm,yshift=0cm] (UU) {$\left\lbrace\parbox[c][2cm][c]{1cm}{}\right. $};
\node [block, below of=E,xshift=-2.2cm,yshift=-2cm] (G) {\rl{تدوین استراتژی اتحاد}};
\node [block, below of=E,xshift=2.2cm,yshift=-2cm] (D) {\rl{تدوین استراتژی شیوه‌ی حکمرانی جایگزین}};
\path[<-, shift left=5.75ex]
(B) edge    (A)
(A) edge   (B)
(B) edge    (C)
(C) edge   (B)
(C) edge    (E)
(E) edge   (C);
\path[line] (B.east) -- ++(.9,0) |- node[pos=.21]{}  (C.east);
\path[line] (E.east) -- ++(.9,0) |- node[pos=.21]{}  (B.east);
\path[line] (E.south)    -- +(0,-0.8) -| (D.north);
\path[line] (E.south)    -- +(0,-0.8) -| (G.north);
\end{tikzpicture}
\end{center}
\end{minipage}
\begin{minipage}[t]{.55\textwidth}
\vspace*{.1cm}
\begin{enumerate}[label=-,nosep,itemindent=-.2cm,labelsep=2mm,labelwidth=0pt,align=left]
\item
تدوین استراتژی کسب‌وکار/شرکت و بازبینی فعالیت‌ها و
منابع مورد نباز
\item
ارزیابی اینکه فعالیت‌ها به‌صورت رضایت‌بخش اجرا می‌شود (می‌تواند اجرا شود) یا نیاز به سازماندهی جدیدی دارد
\end{enumerate}
\vspace*{1cm}
\begin{enumerate}[label=-,nosep,itemindent=-.2cm,labelsep=2mm,labelwidth=0pt,align=left]
\item
انتخاب معیار تصمیم‌گیری شیوه حکمرانی: هزینه مبادله،
الزامات و وابستگی منابع، انگیزه‌های یادگیری و استراتژیک، اطلاعات شبکه و فشارهای نهادی
\item
وزن نسبی هر معیار
\end{enumerate}
\vspace*{.9cm}
\begin{enumerate}[label=-,nosep,itemindent=-.2cm,labelsep=2mm,labelwidth=0pt,align=left]
\item
جمع‌آوری اطلاعات به‌منظور اجرای ارزیابی داخلی: اطلاعات
می‌تواند شامل فعالیت درون‌سازمانی و منابع تقسیم (نا) پذیر
باشد
\item
جمع‌آوری اطلاعات به‌منظور اجرای ارزیابی خارجی: اطلاعات
می‌تواند شامل توسعه صنعت و مقررات دولتی باشد
\end{enumerate}
\vspace*{.6cm}
\begin{enumerate}[label=-,nosep,itemindent=-.2cm,labelsep=2mm,labelwidth=0pt,align=left]
\item
ارزیابی تمام شیوه‌های حکمرانی از طریق اطلاعات و معیارهای
تصمیم شیوه حکمرانی
\item
زمانی که منابع در بازار به‌وفور هست تبادل بازار بهترین انتخاب
است؛ زمانی که کنترل کامل امور نیاز است درونی سازی بهترین
انتخاب است؛ زمانی که کنترل امور نیاز است اما نمی‌توان از طریق درونی سازی بدان دست‌یافت، ادغام و اکتساب بهترین
انتخاب است؛ زمانی که انعطاف‌پذیری استراتژیک موردنیاز است،
اتحاد بهترین گزینه است.
\end{enumerate}
\vspace*{.1cm}\hspace*{2cm}
\parbox{7cm}{
\begin{enumerate}[label=-,nosep,itemindent=.8cm,labelsep=2mm,labelwidth=12pt,align=left]
\item
اگر اتحاد را شیوه حکمرانی ترجیح می‌دهید، یک قالب
 کسب‌وکاری بایستی اجرا شود که شامل دامنه، هدف،
 سهم مشارکت‌، غرامت، خطرات و تحلیل هزینه-منفعت باشد.
\end{enumerate}}
\end{minipage}
\end{document}

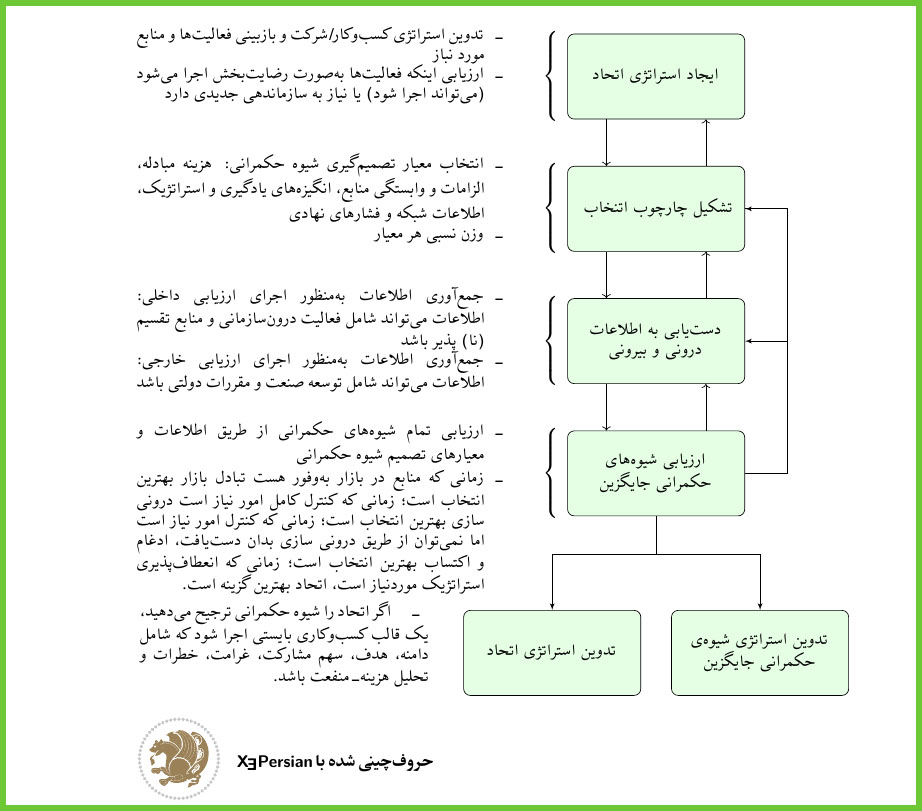

خروجی شما با نسخه‌ها‌ی اولیه‌ی تکلایو 2018 مطابق زیر است:



enter image description here

موفق باشید.

پاسخ داده شده آذر 16, 1397 توسط شاپور مددپور (8,667 امتیاز)
انتخاب شده آذر 16, 1397 توسط زهرا.1368
خیلی ممنون از وقتی که گذاشتین آقای مددپور.
موفق باشید.
+۱ پاسخ‌های تمیز و زیبا.
@سید جواد عزیزم
از این‌که همیشه من را مورد لطف و حمایت خود قرار می‌دهید سپاس‌گزارم و باعث افتخار من است. شما تاج سر بنده هستید.
...
