نحوه رسم بلوک های کنترلی در tikz

0 رای
551 بازدید

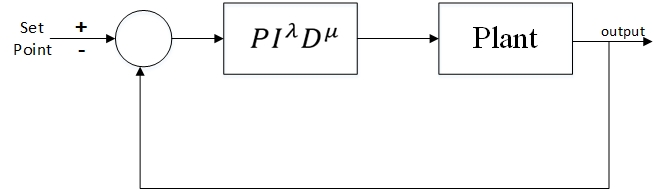

برای رسم یک نمودار با پکیج tikz که بخواییم عکس زیر را رسم کنیم کدی که در پیوست هست رو نوشتم که خروجی کمی متفاوت از چیزی هست که باید باشه ممنون میشم اگه کمک کنید. اون قسمت که روش نوشته شده output اینکه از وسطش شروع کنه فلش و برگرده عقبتر یا اندازه دایره به نظرم چیز هایی هستند که نتونستم تو این کد کمینه درست انجامش بدم
enter image description here

فایل‌های پیوست
سوال شده تیر 6, 1399 توسط saeedkhdst (57 امتیاز)
فایلتون خطا داره. تعریف output رو نیاوردید ولی استفاده شده
خطای فایل اصلاح شد

1 پاسخ

0 رای

بهترین پاسخ

با توجه به کدتون می‌شه به این صورت اصلاحش کرد:

\documentclass{article}
\usepackage{verbatim,tikz,longtable,booktabs,enumitem}
\usepackage{amsmath,amsfonts,amssymb}
\usepackage[american]{circuitikz}
\usetikzlibrary{calc,fit}
\usepackage{pgfplots}
\usetikzlibrary{arrows.meta}
\begin{document}
\begin{figure}[h!]
\centering
\tikzstyle{block} = [draw, fill=white, rectangle,
minimum height=3em, minimum width=6em,  thick]
\tikzstyle{sum} = [draw, fill=white, circle, node distance=1cm, minimum height=2em, minimum width=2em,  thick]
{\boldmath
\begin{tikzpicture}[auto, node distance=2cm,>=latex, thick]
\node [name=input, label=above:set, label=below:point] {};
\node [sum, right of=input, xshift=.5cm] (sum) {};
\node [block, right of=sum,node distance=2cm] (controller) {$ PI^\lambda D^\nu $};
\node [block, right of=controller, node distance=3cm] (system) {Plant};
\draw [->] (sum) -- (controller);
\draw [->] (controller) -- node[name=u] {} (system);
\node [right of=system , node distance=2cm, inner sep=0pt] (output1) {};
\node [right of=output1 , node distance=1cm] (output) {};
\draw [->] (input) -- node [above, near end] {$ + $} (sum);
\draw [->] (system) -- node [name=y,above] {output}(output);
\node [coordinate, below of=controller](none){};

\draw [->] (system) -- (output);
\draw [->] (output1) |-(none) -| node[pos=0.95] {$-$} node [near end] {} (sum);
\node [coordinate, above of=controller](none1){};
%\draw [->] ([xshift=-0.2cm]u.south) |- (none1) -| (sum);
\end{tikzpicture}}
\label{fig5}
\end{figure}
\end{document}

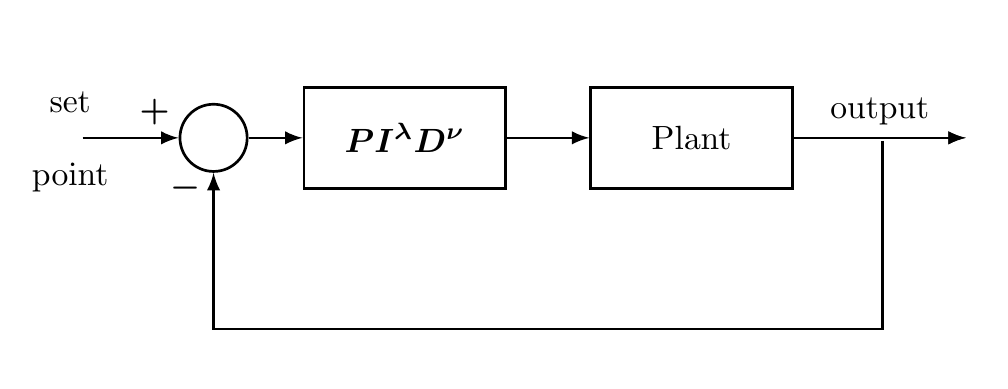

خروجی:

enter image description here

پاسخ داده شده تیر 6, 1399 توسط بهمن میرزاخانی (3,248 امتیاز)
انتخاب شده تیر 7, 1399 توسط saeedkhdst
...
