چرخیدن ناخواسته شکل ها در خروجی

Question

سلام
من به یک مشکل عجیب خوردم. در فایل خروجی لاتک بعضی از شکل ها به صورت ناخواسته با ۹۰
درجه چرخش نشان داده میشود. هم در متن فارسی و هم در متن تمام لاتین این مشکل هست

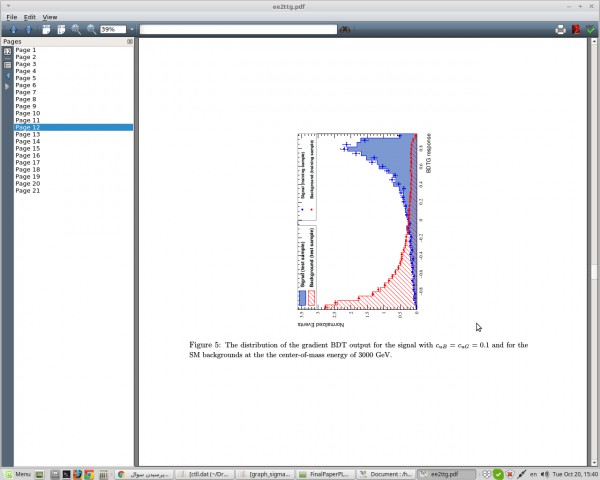

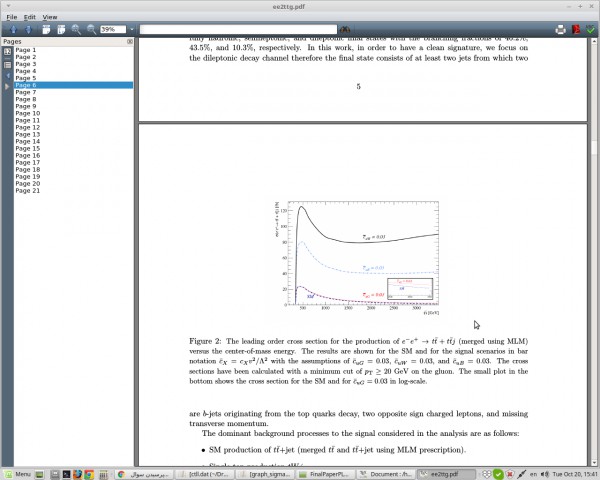

لطفا فایل های پیوست را ببینید. هر دو شکل به صورت پی دی اف هست. یکی درسته و دیگری چرخیده.

اجرا هیچ خطایی ندارد
با سیستم های دیگه ران میگیرم این مشکل وجود ندارد.
فقط سیستم من این مشکل را ایجاد میکنه

دوبار کامل تک لایو و ویرایش گر را حذف و دوباره نصب کردم مشکل حل نشد
از ویرایشگر تک استودیو و تک میکر استفاده میکنم.

دستور درج شکل:

%------------------------------------------------
\begin{figure*}[htb]
\vspace{0.50cm}
\begin{center}
\resizebox{0.450\textwidth}{!}{\includegraphics{cubcug_BDTG.pdf}}
\caption{{\small The distribution of the gradient BDT output for the  signal with $c_{uB}= c_{uG} = 0.1$ and for the  SM backgrounds at the
		the center-of-mass energy of 3000 GeV.  } \label{fig:cubcug_BDTG}}
\end{center}
\end{figure*}
%------------------------------------------------

Answer 1

روش شما برای قرار دادن شکل‌ها منطقی نیست. شکل‌ها را به صورت زیر قرار دهید و بررسی کنید آیا مشکل برطرف می‌شود؟

\begin{figure}[!h]
\centering
\includegraphics[0.450\textwidth]{cubcugBDTG.pdf}
\caption{\small The distribution of the gradient BDT output for the signal with $c{uB}= c{uG} = 0.1$ and for the SM backgrounds at the center-of-mass energy of 3000 GeV. } \label{fig:cubcugBDTG}
\end{figure}

Comments

سلام آقا ایمان عزیز
ممنون از پاسخ شما

با این دستور از قسمت
\includegraphics[0.450\textwidth]{cubcugBDTG.pdf}
ایراد میگیرد. آیا پکیج خاصی موردنیاز هست؟ من از این پکیج ها استفاده کردم:

\documentclass[11pt]{article}

\textheight=22.8 truecm
\textwidth=16.3 truecm
\topmargin=-3mm
\voffset=-1 truecm
\hoffset=-2 truecm

\usepackage{amsmath,amssymb}
\usepackage{slashed}
\usepackage{xcolor} % Define colors
\usepackage{graphicx}
%\usepackage[table,xcdraw]{xcolor}
%------------------------------------------------------
%\usepackage{graphics}
%\usepackage[dvips]{graphicx}% Include figure files
%\usepackage{subfig}
\usepackage{dcolumn} % Align table columns on decimal point
\usepackage{bm} % Bold math
\usepackage{epsfig}
\usepackage{epstopdf}
\usepackage{grffile}
\usepackage{color}
\usepackage{colordvi}
\usepackage{amsmath,amssymb}
\usepackage{rotating}
\usepackage{lscape}
\usepackage{cite}
\usepackage{float}
\usepackage{hyperref}
\usepackage [latin1]{inputenc}


خطاهای مربوط به دستور شما :

Package inputenc Error: inputenc is not designed for xetex or luatex. \endinput

Unable to load picture or PDF file 'cubcugBDTG.pdf'. ^^I\includegraphics{cubcugBDTG.pdf}

Missing number, treated as zero. ...graphics[0.450\textwidth]{cubcugBDTG.pdf}

Illegal unit of measure (pt inserted). ...graphics[0.450\textwidth]{cubcugBDTG.pdf}

Missing \endcsname inserted. ...graphics[0.450\textwidth]{cubcugBDTG.pdf}

نظر داد Oct 24, 2020 - 13:58:14

توسط reza13 (7 امتیاز)

---

خطای اول در مورد بسته inputenc است که برای اجرا باید از pdfLaTeX استفاده کنید. خطای دوم هم در مورد اسم شکل مورد نظر است. ظاهراً اسم فایل cubcug_BDTG است که می‌توانید آن را اصلاح کنید.

\includegraphics[0.450\textwidth]{cubcug_BDTG.pdf}

اگر مشکل حل نشد یک فایل کمینه به همراه فایل log به پرسش اضافه کنید.

نظر داد Oct 25, 2020 - 01:09:57

توسط ایمان بیات (3.7k امتیاز)
