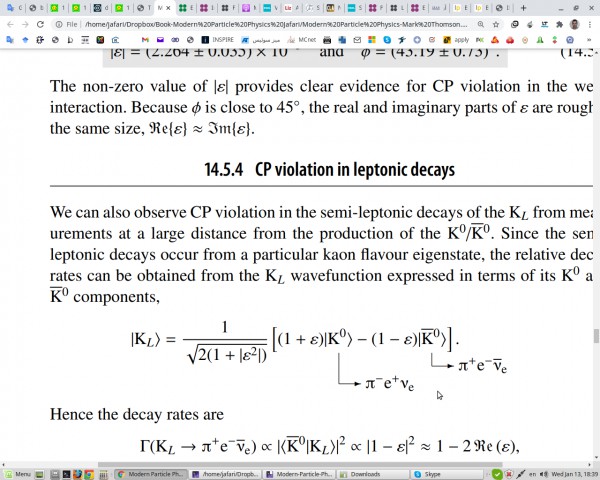

با سلام. من خیلی سعی کردم مشابه فرمول شکل پیوست را بنویسم ولی نشد. با دستوری که من نوشتم مبداء فلش جایی که باید، نیست.
نمیخوام حتما دقیقا عین این فرمول باشه، با یک فلش ساده عمودی هم بتونم رسم کنم کارم راه میفته
ممنون میشم اگر کسی میتونه کمک کنه.

چیزی که خودم نوشتم:

%-----------------
\begin{eqnarray}
\xymatrix{
	|K_L\rangle=\frac{1}{\sqrt{2(1+|\epsilon^2|)}}[(1+\varepsilon)\mkern-25mu&\mkern-25mu|K^0\rangle \ar[rd]%
	+/d:(-1,2) 10pt/\mkern-25mu&\mkern-25mu - (1 - \varepsilon)\mkern-25mu&\mkern-25mu|\bar{K^0}\ar[rd]%
	+/d:(-1,2) 10pt/\rangle]. \\\nonumber
	\mkern-25mu&\mkern-25mu&\mkern-25mu\pi^-e^+\nu_e \mkern-25mu&\mkern-25mu \mkern-25mu&\mkern-25mu \pi^+e^-\bar{\nu}_e}\mkern-25mu \nonumber
\end{eqnarray}
%-----------------
فایل(های) پیوست:

1 پاسخ

0 رای

بهترین پاسخ

سلام
یک راهش می‌تونه این باشه. استفاده از بستۀ tikz.

\documentclass[fleqn]{article}
\usepackage{amsmath}
\usepackage{tikz}
\usetikzlibrary{tikzmark}
\begin{document}
	\begin{align*}
		|K_L\rangle &=\frac1{\sqrt{2(1 + \lvert\varepsilon^2\rvert)}}
		\Bigl[(1 + \varepsilon)
		\tikzmarknode{K1}{|K^0\rangle} - (1 - \varepsilon)
		\tikzmarknode{K2}{|\bar K^0\rangle} \Bigr]. \\
		& \phantom{\frac1{\sqrt{2(1 + \lvert\varepsilon^2\rvert)}}
		\Bigl[(1 + \varepsilon} \qquad\qquad \tikzmarknode{K3}{\; \pi^-e^+\nu_e}
		\qquad\quad
		\tikzmarknode{K4}{\; \pi^+e^-\bar\nu_e}
	\end{align*}
	\begin{tikzpicture}[overlay,remember picture]
		\draw[thick,-latex] (K1) |- (K3);
		\draw[thick,-latex] (K2) |- (K4);
	\end{tikzpicture}
\end{document}

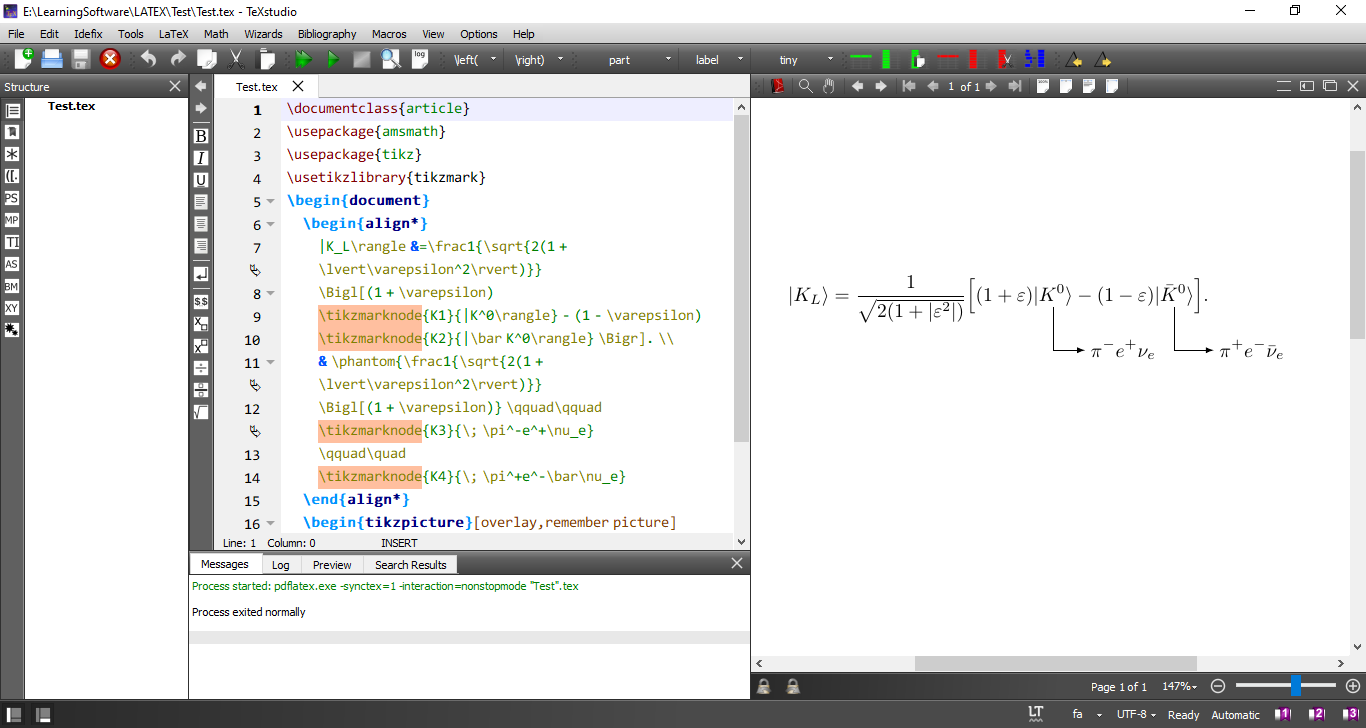

خروجی:

enter image description here

بله درسته.
 نسخه تک لایو ۲۰۱۵ هست.
مشکل فلش ها هم با کمک دوستان در tex.stackexchange حل شد.لینک رو اینجا به اشتراک میذارم. شاید به کار عزیزان دیگه بیاد.

با سپاس فراوان از شما بهمن عزیز

میتونید این سوال رو ببندید.

https://tex.stackexchange.com/questions/583193/labeling-two-different-parts-of-one-equation-with-two-arrows-with-different-star?answertab=oldest#tab-top
توسط (7 امتیاز)
شما میتونید برای تغییر شکل فلش ها با نوشتن نوع فلش‌ها در قسمت option draw اون شکل فلش رو فراخوانی کنید.
 یعنی با گذاشتن بزرگتر کوچکتر در دوسمت خط [<->] این دستور رو صادر میکنید که یک فلش پیش فرض بذاره و وقتی بخواید فلش پیش فرض نباشه و یک شکل دلخواه خودتون رو بذارید به جای علامت بزرگتر کوچکتر نام اون شکل رو بنویسید.
یا یک کاما گذاشته و به صورت روبه رو [<->,>=myarrow] به جای myarow شکل مورد دلخواهتون رو برای فلش تعریف کنید.
من نمونه هایی را که بیشتر مورد استفاده قرار میگرند را به صورت کد قرار می‌دهم امیدوارم به درد دوستان بخورد:

\documentclass[margin=3mm]{standalone}
\usepackage{tikz,tikz-3dplot}

\begin{document}
\begin{tikzpicture}
    %left
    \begin{scope}
        \draw[|-|]                     (0,0)--(2,0);
        \draw[<->]                     (0,1)--(2,1);
        \draw[<->,>=latex]             (0,2)--(2,2);
        \draw[<->,>=latex']         (0,3)--(2,3);
        \draw[<->,>=stealth]         (0,4)--(2,4);
        \draw[<->,>=triangle 90]     (0,5)--(2,5);
        \draw[<->,>=triangle 45]     (0,6)--(2,6);
        \draw[<->,>=angle 90]         (0,7)--(2,7);
        \draw[<->,>=angle 60]         (0,8)--(2,8);
    \end{scope}

    %or

    %right
    \begin{scope}[xshift=4cm]
        \draw[|-|]                         (0,0)--(2,0);
        \draw[<->]                         (0,1)--(2,1);
        \draw[latex-latex]                 (0,2)--(2,2);
        \draw[latex'-latex']             (0,3)--(2,3);
        \draw[stealth-stealth]             (0,4)--(2,4);
        \draw[triangle 90-triangle 90]     (0,5)--(2,5);
        \draw[triangle 45-triangle 45]     (0,6)--(2,6);
        \draw[angle 90-angle 90]         (0,7)--(2,7);
        \draw[angle 60-angle 60]         (0,8)--(2,8);
    \end{scope}
\end{tikzpicture}
\end{document}
توسط (20 امتیاز)
محمد عزیز
خیلی ممنون از توضیح خوب و کاملتون:)
توسط (7 امتیاز)
