هم سطح کردن دو گراف (تصحیح شکل کشیده شده)

0 رای
133 بازدید

می‌خواهم شکل زیری به بالا آمده و جلوی شکل بالایی قرار بگیرد (رو به روی فلش)
و شکل پایینی از نظر اندازه و فونت مشابه شکل بالایی شود
ممنون می‌شم اگر لطف کنید و به من در ترسیم شکل کمک کنید (چرا که شکل برایم حیاتی است)
کد شکل
\documentclass{article}
\usepackage[utf8]{inputenc}
\usepackage{tikz}
\usetikzlibrary{positioning}

\def\nodesep{1}
\def\layersep{1cm}
\def\hsep{1cm}
\def\ilsize{5}
\def\hlsize{5}
\def\olsize{2}
\def\rootlrp{6}
\def\neuronsize{3mm}

\tikzset{>=latex}

\begin{document}

\begin{figure}
    \centering

    \begin{tikzpicture}[node/.style={circle, draw, thick},
    shorten >=0pt, ->, draw=black!100, node distance=\layersep,
    every pin edge/.style={<-,shorten <=1pt},
    neuron/.style={circle, draw, fill=black!100, minimum size=\neuronsize,inner sep=0pt},
    input neuron/.style={neuron, fill=black!0},
    hidden neuron/.style={neuron, fill=black!0},
    output neuron/.style={neuron, fill=black!0}]
      \foreach \y in {1,...,5}{
        \node[node] (i\y) at (0,\nodesep*\y) {};
        \node[node, right=\layersep of i\y] (h1\y) {};
        \node[node, right=\layersep of h1\y] (h2\y) {};
    }

    \node[node, right=\layersep of h22] (o1) {};
    \node[node, right=\layersep of h24] (o2) {};

    \foreach \source in {1,...,5}
    \foreach \dest in {1,...,5}{
        \path[-stealth, thick] (i\source) edge (h1\dest);
        \path[-stealth, thick] (h1\source) edge (h2\dest);
    }
    \foreach \source in {1,...,5}
    \foreach \dest in {1,2}
    \draw[-stealth, thick] (h2\source) -- (o\dest);

    \draw[-stealth, thick] (5,3*\nodesep) -- node[above,font=\Large\bfseries] {dropout} (7, 3*\nodesep);

    % Boundary
    %*****************************************
    %*****************************************
    %*****************************************
    \pgfmathsetmacro{\iyshift}{0.5*\ilsize-0.5*\hlsize}
    \pgfmathsetmacro{\oyshift}{0.5*\olsize-0.5*\hlsize}
    %%%%%%%%%%%%
    % DRAW NODES
    %%%%%%%%%%%%
    % Draw the input layer nodes
    \foreach \name / \y in {1,...,\ilsize}
    \node[input neuron] (In-\name) at (0.0cm+\hsep,-\y cm+\iyshift cm) {};
    % Draw the hidden layer nodes
    \foreach \name / \y in {1,...,\hlsize}
    \node[hidden neuron] (H0-\name) at (1.5cm+\hsep,-\y cm) {};
    % Draw the hidden layer nodes
    \foreach \name / \y in {1,...,\hlsize}
    \node[hidden neuron] (H1-\name) at (3.0cm+\hsep,-\y cm) {};
    % Draw the output layer nodes
    \foreach \name / \y in {1,...,\olsize}
    \node[hidden neuron] (Out-\name) at (4.5cm+\hsep,-\y cm+\oyshift cm) {};

    %%%%%%%%%%%%%%%%%%
    % DRAW CONNECTIONS
    %%%%%%%%%%%%%%%%%%
    \pgfmathsetmacro{\cutoff}{0.5}
    % Connect every node in the input layer with every node in the hidden layer.
    \foreach \source in {1,...,\ilsize}
    {\foreach \dest in {1,...,\hlsize}
        {\pgfmathparse{int(sign(rnd-\cutoff))}
            \ifnum\pgfmathresult=1
            \path (In-\source) edge (H0-\dest);
            \fi}}
    \pgfmathsetmacro{\cutoff}{0.3}
    % Connect first with second hidden layer
    \foreach \source in {1,...,\hlsize}
    {\foreach \dest in {1,...,\hlsize}
        {\pgfmathparse{int(sign(rnd-\cutoff))}
            \ifnum\pgfmathresult=1
            \path (H0-\source) edge (H1-\dest);
            \fi}}
    \pgfmathsetmacro{\cutoff}{0.7}
    % Connect every node from the last hidden layer with the output layer
    \foreach \source in {1,...,\hlsize}
    {\foreach \dest in {1,...,\olsize}
        {\pgfmathparse{int(sign(rnd-\cutoff))}
            \ifnum\pgfmathresult=1
            \path (H1-\source) edge (Out-\dest);
            \fi}}

    \end{tikzpicture}
\end{figure}

\end{document}

فایل‌های پیوست

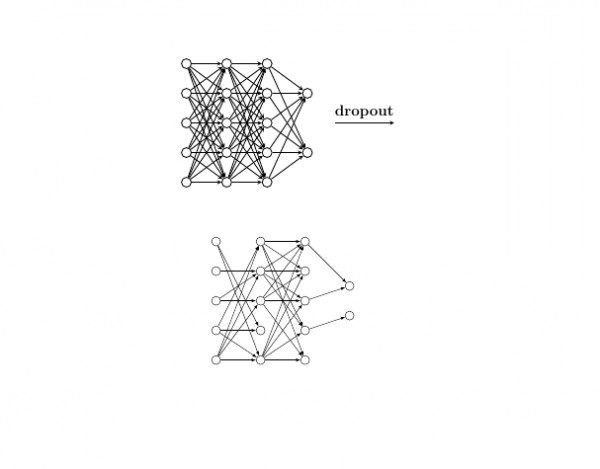

Screenshot from 2023-01-11 05-48-39.png
سوال شده دی 21, 1401 توسط امیرعباس49 (7 امتیاز)

1 پاسخ

0 رای

بهترین پاسخ

برای تغییر مکان شکل پایینی آن را در یک scope قرار داده و به کمک xshift و yshift جابجا می‌کنیم. به منظور یکسان کردن شکل ظاهری هم از styleهایی که تعریف کرده‌اید استفاده می‌کنیم. کافی است thick را به استایل neuron اضافه کنید. همچنین [-stealth, thick] را به تمام pathها اضافه کنید.

\documentclass{article}
\usepackage[utf8]{inputenc}
\usepackage{tikz}
\usetikzlibrary{positioning}

\def\nodesep{1cm} % vertical distance between nodes
\def\layersep{1cm} % horizontal distance between nodes

% boundary
\def\hsep{0}
\def\ilsize{5} % number of input layer nodes
\def\hlsize{5} % number of hidden layer nodes
\def\olsize{2} % number of output layer nodes
\def\rootlrp{6}
\def\neuronsize{3mm}

\tikzset{>=latex}

\begin{document}

\begin{figure}
    \centering

    \begin{tikzpicture}[
    node/.style={circle, draw, thick},
    shorten >=0pt, ->, draw=black!100, node distance=\layersep,
    every pin edge/.style={<-,shorten <=1pt},
    neuron/.style={circle, draw, thick, fill=black!100, minimum size=\neuronsize,inner sep=0pt},
    input neuron/.style={neuron, fill=black!0},
    hidden neuron/.style={neuron, fill=black!0},
    output neuron/.style={neuron, fill=black!0}
    ]
    \begin{scope}
      \foreach \y in {1,...,5}{
        \node[node] (i\y) at (0,\nodesep*\y) {};
        \node[node, right=\layersep of i\y] (h1\y) {};
        \node[node, right=\layersep of h1\y] (h2\y) {};
    }

    \node[node, right=\layersep of h22] (o1) {};
    \node[node, right=\layersep of h24] (o2) {};

    \foreach \source in {1,...,5}
    \foreach \dest in {1,...,5}{
        \path[-stealth, thick] (i\source) edge (h1\dest);
        \path[-stealth, thick] (h1\source) edge (h2\dest);
    }
    \foreach \source in {1,...,5}
    \foreach \dest in {1,2}
    \draw[-stealth, thick] (h2\source) -- (o\dest);

    \draw[-stealth, thick] (5,3*\nodesep) -- node[above,font=\Large\bfseries] {dropout} (8, 3*\nodesep);
    \end{scope}
    \begin{scope}[xshift=9cm,yshift=6cm]
    % Boundary
    %*****************************************
    %*****************************************
    %*****************************************
    \pgfmathsetmacro{\iyshift}{0.5*\ilsize-0.5*\hlsize}
    \pgfmathsetmacro{\oyshift}{0.5*\olsize-0.5*\hlsize}
    %%%%%%%%%%%%
    % DRAW NODES
    %%%%%%%%%%%%
    % Draw the input layer nodes
    \foreach \name / \y in {1,...,\ilsize}
    \node[input neuron] (In-\name) at (0.0cm+\hsep,-\y cm+\iyshift cm) {};
    % Draw the hidden layer nodes
    \foreach \name / \y in {1,...,\hlsize}
    \node[hidden neuron] (H0-\name) at (1.5cm+\hsep,-\y cm) {};
    % Draw the hidden layer nodes
    \foreach \name / \y in {1,...,\hlsize}
    \node[hidden neuron] (H1-\name) at (3.0cm+\hsep,-\y cm) {};
    % Draw the output layer nodes
    \foreach \name / \y in {1,...,\olsize}
    \node[hidden neuron] (Out-\name) at (4.5cm+\hsep,-\y cm+\oyshift cm) {};

    %%%%%%%%%%%%%%%%%%
    % DRAW CONNECTIONS
    %%%%%%%%%%%%%%%%%%
    \pgfmathsetmacro{\cutoff}{0.5}
    % Connect every node in the input layer with every node in the hidden layer.
    \foreach \source in {1,...,\ilsize}
    {\foreach \dest in {1,...,\hlsize}
        {\pgfmathparse{int(sign(rnd-\cutoff))}
            \ifnum\pgfmathresult=1
            \path[-stealth, thick] (In-\source) edge (H0-\dest);
            \fi}}
    \pgfmathsetmacro{\cutoff}{0.3}
    % Connect first with second hidden layer
    \foreach \source in {1,...,\hlsize}
    {\foreach \dest in {1,...,\hlsize}
        {\pgfmathparse{int(sign(rnd-\cutoff))}
            \ifnum\pgfmathresult=1
            \path[-stealth, thick] (H0-\source) edge (H1-\dest);
            \fi}}
    \pgfmathsetmacro{\cutoff}{0.7}
    % Connect every node from the last hidden layer with the output layer
    \foreach \source in {1,...,\hlsize}
    {\foreach \dest in {1,...,\olsize}
        {\pgfmathparse{int(sign(rnd-\cutoff))}
            \ifnum\pgfmathresult=1
            \path[-stealth, thick] (H1-\source) edge (Out-\dest);
            \fi}}
    \end{scope}

    \end{tikzpicture}
\end{figure}
\end{document}

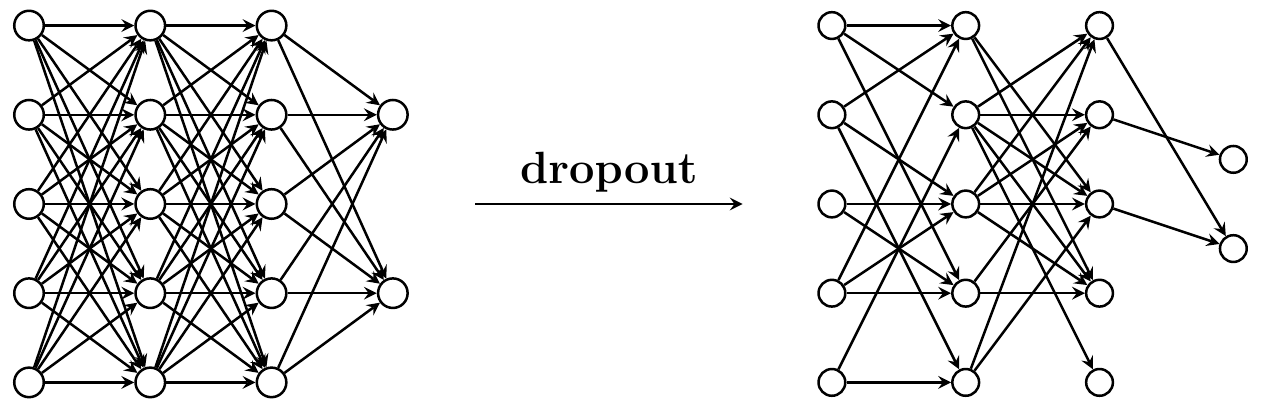

نتیجه
neuron

پاسخ داده شده دی 21, 1401 توسط ایمان بیات (3,684 امتیاز)
انتخاب شده دی 21, 1401 توسط امیرعباس49
ببخشید اما اندازه نرون‌های دو گراف با هم برابر نیست
دقت کنین یه اندازه به اسم \neuronsize تعریف شده که مقدارش 3mm هست. اگر این مقدار رو تغییر بدین (فقط) اندازه دایره‌های گراف سمت راست تغییر می‌کنه چون از این اندازه (فقط) تو استایل neuron استفاده شده ولی برای گراف سمت چپ همون تنظیمات پیش‌فرض در نظر گرفته شده. حالا اگر می‌خواین گراف سمت راست هم مثل سمت چپ تنظیمات پیش‌فرض رو داشته باشه از تنظیمات neuron/.style گزینه‌های minimum size=\neuronsize,inner sep=0pt رو حذف کنین. اگر می‌خواین روی اندازه دایره‌ها کنترل داشته باشین موارد بالا رو به node/.style اضافه کنین.
اگر مواردی که گفتم به نظرتون پیچیده میاد و نمی‌تونین انجامش بدین بگین تا پاسخم رو ویرایش کنم.
...
