انتقال متن از سمت راست پیکان به سمت چپ آن در دیاگرام

Question

سلام دوستان
در کد زیر متنی که روی پیکان عمودی قرار دارد چون طولانی هست با متن روی پیکان مورب روی هم قرار می‌گیرند. چگونه می‌توان متن روی پیکان عمودی را به سمت چپ پیکان انتقال داد؟
ممنون می‌شم راهنمایی کنید.

    documentclass{article}
    \usepackage{amsmath}
    \usepackage{tikz-cd}
    \usetikzlibrary{arrows, matrix}
    \begin{document}
    \[\begin{tikzcd}
    Ho{m_R}({a^t},M) \arrow{rd}{{\gamma _{t,M}}} \arrow{d}{Ho{m_R}(j_t^u,M)} \\
    Ho{m_R}({a^u},M) \arrow{r}{{\gamma _{u,M}} } & K^1(M)
    \end{tikzcd}\]

\end{document}

Answer 1

با سلام
کد زیر را ملاحظه بفرمایید

کد:

  \documentclass{article}
    \usepackage{amsmath}
    \usepackage{tikz-cd}
    \usetikzlibrary{arrows, matrix}
    \begin{document}
    \[\begin{tikzcd}
    Ho{m_R}({a^t},M) \arrow{rd}{{\gamma _{t,M}}} \arrow{d}[anchor=east]{Ho{m_R}(j_t^u,M)} \\
    Ho{m_R}({a^u},M) \arrow{r}{{\gamma _{u,M}} } & K^1(M)
    \end{tikzcd}\]

\end{document}

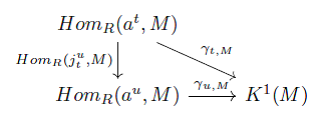

که خروجی به صورت زیر خواهد داشت:

همانطور که مشاهده میفرمایید برای جابه جا کردن از [anchor=east] استفاده شده است که به معنی آن است که خط مورد نظر در سمت راست (شرق) کلمه تایپ شده قرار بگیرد.
موفق باشید.

Comments

کدهای کوتاه داخل‌خطی رو بین دو تا علامت ` قرار بدید؛ نه در محیط نقل‌قول.

---

خوبه استاد؟

---

نه. حالا باید بین «از» و «استفاده» قرارش بدید. لازم نیست کدهای کوتاه توی یک خط جداگونه باشن.

---

ممنون

Answer 2

سلام. به شخصه تجربه‌ی چندانی در رابطه با نمودارهای جابه‌جایی ندارم اما فکر می‌کنم لینک زیر براتون مفید باشه:
مثال‌هایی از Tikz-cd
