رسم پیکان‌های مورب در دیاگرام‌های جبری

0 رای
1,365 بازدید

سلام دوستان
من می‌خوام یه دیاگرامی رو رسم کنم تا حدودی دستوراتش رو نوشتم ولی بقیه رو هر کاری کردم نشد!

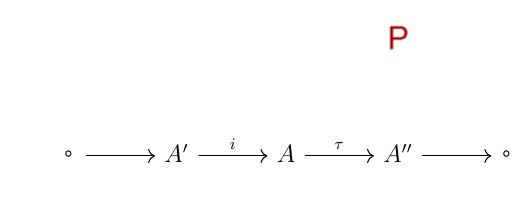

الان طبق تصویر ضمیمه می‌خوام از P یک خط عمودی وصل کنم به ''A که روی اون پیکان سمت راستش نوشته f و P رو با یک پیکان مورب نقطه چین وصل کنم به A و حرف i و تاو رو بیارم زیر پیکان‌ها.
کدی که نوشتم رو قرار دادم.
ممنون می‌شم راهنمایی کنید کاملش کنم.

documentclass{article}
\usepackage{amsmath}
\usepackage{tikz-cd}
\usetikzlibrary{arrows, matrix}
\begin{document}
 \[\begin{tikzcd}
0 \arrow{r} & A' \arrow{r}{i} & A \arrow{r}{\tau} & A'' \arrow{r} & 0
\end{tikzcd}\]
\end{document}

enter image description here

سوال شده تیر 10, 1394 توسط پروین نقی‌زاده (759 امتیاز)

3 پاسخ

+1 رای

بهترین پاسخ

البته جواب آقای یزدانی کامل هست ولی جهت رسم دیاگرام بسته tikz-cd خیلی بهتر و ساده‌تر است.
مثلاً برای رستم دیاگرام فوق می‌توان به صورت زیر انجام داد.

 ‎‎\documentclass{book}‎‎‎
    ‎\usepackage{amsmath}‎‎
    ‎\usepackage{tikz-cd}‎
    ‎\usetikzlibrary{arrows‎, ‎matrix}‎
    ‎\usepackage{xepersian}‎
    ‎\settextfont[Scale=1.15]{Yas}‎‎
    \begin{document}
    \[\begin{tikzcd}‎‎‎
    ~& ~&~ & P \arrow{d}{i} \arrow[dashed]{lld} & \\
0 \rar & A' \arrow[swap]{r}{i} & A \arrow[swap]{r}{\tau} & A'' \rar & 0
    \end{tikzcd}\]
    \end{document}

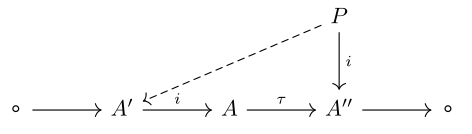

enter image description here

پاسخ داده شده تیر 11, 1394 توسط حسن قربانزاد (1,607 امتیاز)
ویرایش شده تیر 13, 1394 توسط حسن قربانزاد
آقای قربانزاده من می‌خواستم اون i و تاو زیر پیکان‌ها باشند. الان اینکار رو چطوری باید انجام بدم؟
کد بالا را ویرایش کردم کلمه swap را به بعد از arrow اضافه کردم.
+2 رای

بسته tikz خیلی قابلیت داره و می‌تونید تمام این کارها رو با این بسته انجام دهید. برای نمونه، کار شما رو می‌شه به راحتی با کد زیر انجام داد:

\documentclass{article}

\usepackage{tikz}
\usetikzlibrary{positioning}

\begin{document}
\begin{tikzpicture}[node distance = 1.5cm and 2cm]
\node(zero) {$0$} ;
\node[right= of zero] (A_p) {$A'$} ;
\node[right= of A_p] (A) {$A$} ;
\node[right= of A] (A_z) {$A''$} ;
\node[right= of A_z] (zero2) {$0$} ;
\node[above = of A_z] (P) {$P$} ;

\draw[->](zero) -- (A_p) ;
\draw[->](A_p) -- node[below]{$i$}(A) ;
\draw[->](A) -- node[below]{$\tau$}(A_z) ;
\draw[->](A_z) -- (zero2) ;

\draw[->,dashed](P) -- (A_p) ;
\draw[->](P) -- node[right]{$i$}(A_z) ;
\end{tikzpicture}

\end{document}

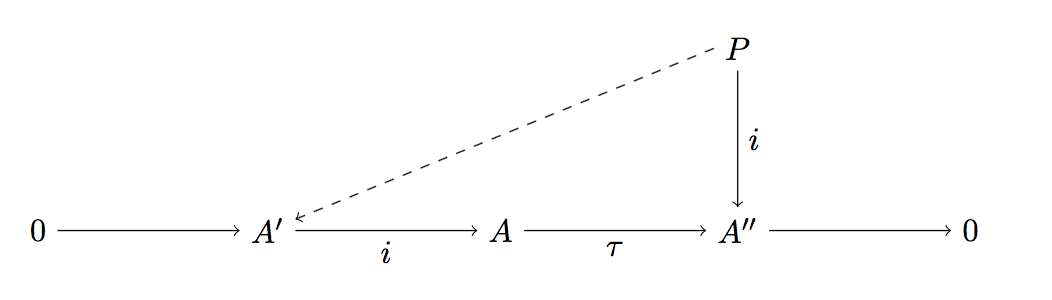

کاری که من انجام دادم اینه که ابتدا یک سری گره (node) تعریف کردم که مکان‌ آنها را نسبت به هم در داخل براکت دادم. بعد هم بین گره‌ها پیکانهایی رسم کرده ام و در میانه پیکانها دوباره گره‌هایی تعریف کردم که بر روی آن مشخصات پیکان نوشته شده است. خروجی کد فوق هم به شکل زیر هست:
enter image description here

برای اطلاع بیشتر از نحوه استفاده از بسته tikz به مستندات خیلی خوب آن مراجعه کنید.

پاسخ داده شده تیر 10, 1394 توسط مسعود یزدانی (2,135 امتیاز)
ویرایش شده تیر 10, 1394 توسط مسعود یزدانی
حفظ کردن کدهاش خیلی سخته. من همیشه مجبور میشم برای همین موضوع به راهنماش باز مراجعه کنم و وقت گیره. اما واقعا قوی هست. :(
–1 رای

سلام
من با xypic انجام داده‌ام. راهنماش مثال عین اینو داره.

پاسخ داده شده تیر 10, 1394 توسط هادی صفی اقدم (7,441 امتیاز)
واقعا عالی بود.دستتون درد نکنه.من مشکلی شبیه به این داشتم و با استفاده از راه حلتون به نتیجه رسیدم.
...
