ساخت جعبه های شاخه ای در لاتک

Question

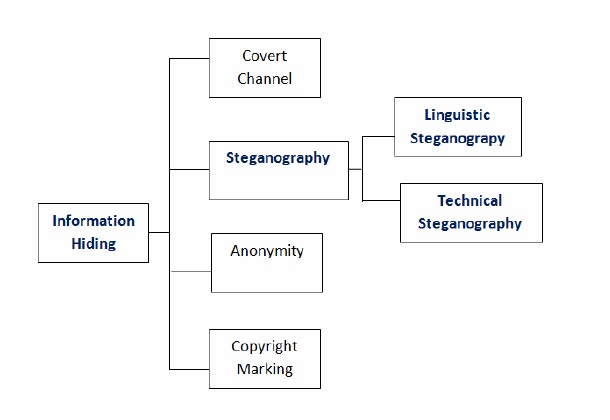

میخوام شکلی به صورتی که در زیر ضمیمه کردم داشته باشم که با جستجو در سایت مورد مشابه ای پیدا نکردم. امیدوارم بتونید کمکم کنید.

Answer 1

یک راه رسم نمودار درختی با استفاده از بسته tikz هست (صفحه 122 و 759 راهنمای بسته tikz )

   \documentclass[12pt,a4paper]{article}
\usepackage{tikz}
\usetikzlibrary{trees}
\begin{document}
        \begin{tikzpicture}
        [edge from parent fork right, grow=right,sibling distance=15mm, level distance=15mm,
        every node/.style={fill=red!30,rounded corners},
        edge from parent/.style={red,thick,draw}]
        \node {root}
        child {node {down}}
        child {node {up}
            child {node {child}}
            child {node {child}}
        };
        \end{tikzpicture}
\end{document}
