سلام میخواهم شکل enter image description here

به صورت

‎\begin{equation}‎‎
‎A‎\Rightarrow B \\‎‎
\Downarrow\quad \Downarrow \\
C\Rightarrow D
\end{equation}‎

اینکار را خواستم انجام بدهم. اما خروجی زیر حاصل شد
enter image description here
ممنون میشوم راهنمایی بفرمایید. باتشکر

فایل(های) پیوست:

1 پاسخ

+1 رای

بهترین پاسخ

یکی از راه‌های این مسئله استفاده از محیط array است. با استفاده از این محیط، شما می‌توانید جدولی با هر چند ستون ایجاد کنید که ستونهای آن با آمپرسند ‍(&) و سطرهای آن با \\ از هم جدا می‌شوند:

\begin{equation}‎‎
\begin{array}{ccc}
A‎ & \Rightarrow & B \\‎‎
\Downarrow&  & \Downarrow \\
C&\Rightarrow &D
\end{array}
\end{equation}‎

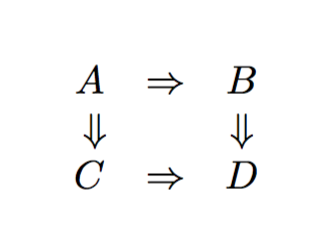

که خروجی آن به صورت زیر است:
enter image description here

یکی دیگر از بهترین گزینه‌ها برای پیاده‌سازی این دیاگرام و دیاگرام‌های مشابه، استفاده از بسته TikZ است. در این بسته، شما می‌توانید این دیاگرام را به راحتی رسم کنید. به طور مثال، دیاگرام شبیه به عکس خود را با استفاده از کد زیر می‌توان رسم نمود:

\documentclass{report}
\usepackage{tikz}
\usetikzlibrary{positioning,arrows}

\begin{document}
\begin{figure}[h]
\centering
\resizebox{0.2\textwidth}{!}{
\begin{tikzpicture}[>=stealth]
\node(A){$A$} ;
\node[right=of A](B){$B$} ;
\node[below=of A](C){$C$} ;
\node[right=of C](D){$D$} ;

\draw[->,double](A)--(B) ;
\draw[->,double](A)--(C) ;
\draw[->,double](C)--(D) ;
\draw[->,double](B)--(D) ;
\end{tikzpicture}
}
\end{figure}
\end{document}

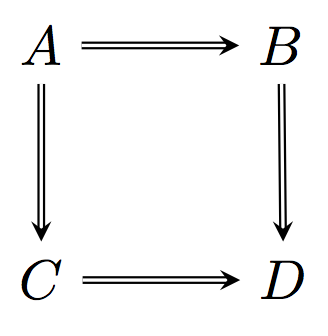

که خروجی آن به شکل زیر است:
enter image description here
برای اطلاع از نحوه رسم به مستندات این بسته و یا پرسش و پاسخ های مشابه در این سایت با برچسب tikz مراجعه کنید.
