قرارنگرفتن و بیرون‌زدگی متن از خانه جدول

Question

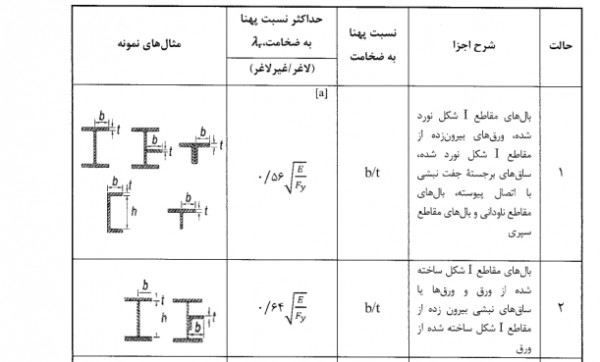

می‌خواهم جدولی مطابق تصویر پیوست ایجاد کنم. اما متن‌ها در خانه با عرض ۲ سانتیمتر سر جای خود قرار نمی‌گیرند و شکسته نمی‌شوند و خروجی مطابق شکل زیر است.

\documentclass[a4paper,12pt]{report}
\usepackage{multirow}
\usepackage{xepersian}
\settextfont[Scale=1.1]{XB Zar}
\setdigitfont{XB Zar}
\begin{document}
\setlength{\tabcolsep}{3pt} % General space between cols (6pt standard)
\renewcommand{\arraystretch}{1} % General space between rows (1 standard)
\begin{table}
\scriptsize
\centering
\begin{tabular}{|c|p{4cm}|p{2cm}|p{4cm}|c|}
\hline
\multirow{2}{1cm}{حالت} & \multirow{2}{*}{شرح اجزا} & \multirow{2}{3cm}{نسبت پهنا به ضخامت} &
حداکثر نسبت پهنا به ضخامت،
 & \multirow{ 2}{*}{مثال‌های نمونه} \\
&&&(لاغر/غیرلاغر)& \\
\hline
۱ & بال‌های مقاطع \lr{I} شکل نوردشده، ورق‌های بیرون زده از مقاطع \lr{I} شکل نوردشده، ساق‌های برجسته‌ی جفت نبشی با اتصال پیوسته، بال‌های مقاطع ناودانی و بال‌های مقاطع سپری &
 $\frac{b}{t}$ & $0.56\sqrt{\frac{E}{F_y}}$ & \\
\hline
\end{tabular}
\end{table}
\end{document}

Comments

ببخشید الان فرصت پاسخ نوشتن ندارم:
می‌توانید از بسته makecell استفاده کنید یا نوشته را در یک parbox قرار دهید و به دستور multirow عرض * بدهد.

Answer 1

با سلام

با کامل کردن کد زیر شما می توانید شکل مورد نظر خود را به دست آورید.
شما می توانید برای تنظیم متون در جدول از بستۀ pbox استفاده کنید.

\documentclass[a4paper,12pt]{report}
\usepackage{array,pbox}
\usepackage{multirow}
\usepackage{xepersian}
\settextfont[Scale=1.1]{XB Zar}
\setdigitfont{XB Zar}
\begin{document}
\setlength{\tabcolsep}{3pt} % General space between cols (6pt standard)
\renewcommand{\arraystretch}{1} % General space between rows (1 standard)
\begin{table}
\scriptsize
\centering
\begin{tabular}{|c|p{4cm}|p{2cm}|p{4cm}|c|}
\hline
\multirow{3}*{حالت} &
\multicolumn{1}{c|}{\multirow{3}*{شرح اجزا}} &
\multirow{3}*{\pbox{2cm}{\centering نسبت پهنا  به ضخامت}}&
\multicolumn{1}{c|}{\multirow{2}*{\pbox{4cm}{\centering حداکثر نسبت پهنا به ضخامت}}}&
\multirow{ 3}{*}{مثال‌های نمونه}\\
&&&&\\\cline{4-4}
&&& \multicolumn{1}{c|}{(لاغر)}&\\\hline
&&&\multicolumn{1}{r|}{$[a]$}&\\
1&\pbox{4cm}{  متن نمونه متن نمونه متن نمونه متن نمونه متن نمونهمتن نمونه متن نمونهمتن نمونه }&
\multicolumn{1}{c|}{$\frac{b}{t}$}&
\multicolumn{1}{c|}{$0.56\sqrt{\frac{E}{F_y}}$}&
\pbox{4cm}{ \includegraphics[width=3cm]{example-image-a}}\\\hline
\end{tabular}
\end{table}
\end{document}

نتیجه به صورت زیر خواهد بود:
